Vigtigt!
Denne udskiftningsprocedure kan bruges til:
BMW 3 Cabriolet (E46) 323 Ci,
BMW 3 Cabriolet (E46) 330 Ci,
BMW 3 Cabriolet (E46) 320 Ci,
BMW 3 Cabriolet (E46) 325 Ci,
BMW 3 Cabriolet (E46) 320 Cd,
BMW 3 Cabriolet (E46) 330 Cd,
BMW 3 Cabriolet (E46) 318 Ci,
BMW 3 Cabriolet (E46) 320 Ci,
BMW 3 Cabriolet (E46) 323 Ci
…
Se mere
Trinene kan variere lettere afhængig af bilens udformning.

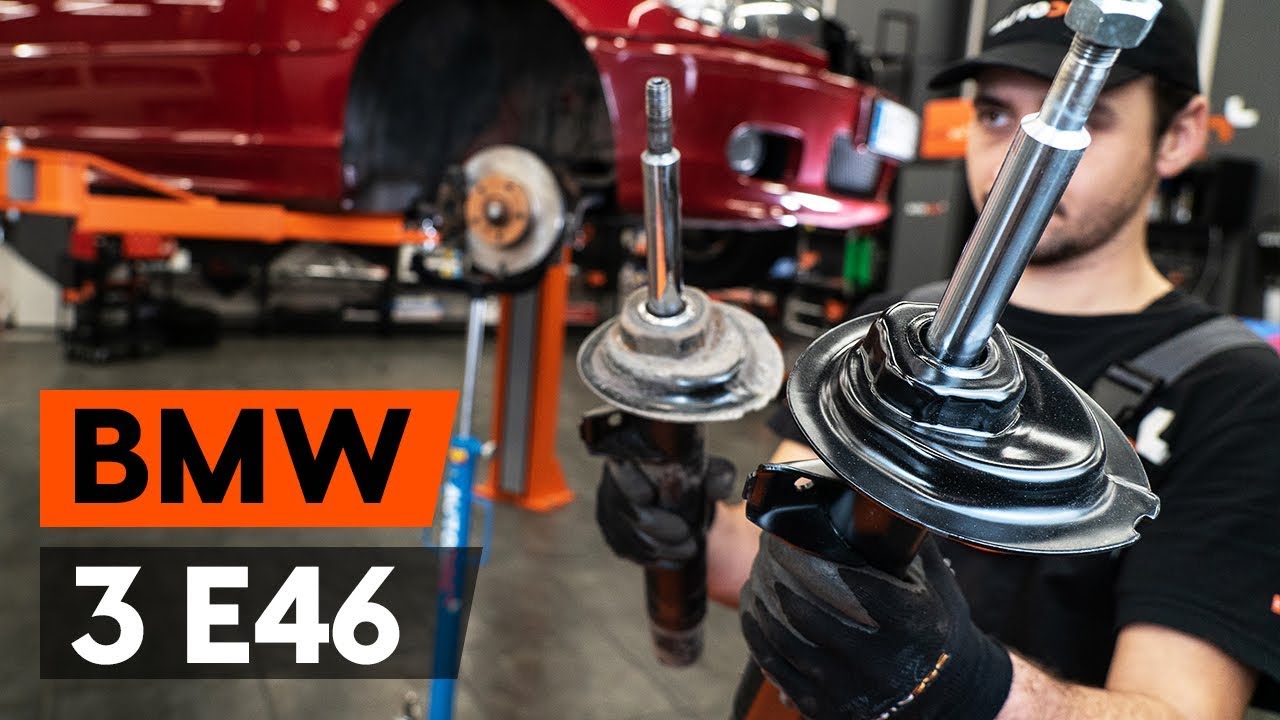

Hvordan forreste fjederben udskiftes på BMW 3 (E46) [UNDERVISNINGSLEKTIONER AUTODOC]
Alle delene du får brug for og selv kan udskifte – Støddæmper til 3 Cabriolet (E46) og andre BMW modeller
Udskiftning: fjederben – BMW E46 cabriolet. AUTODOC eksperter anbefaler:
Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Alt arbejde bør udføres når motoren er slukket.
Udskiftning: fjederben – BMW E46 cabriolet. Anbefalet rækkefølge af trin:
Trin 1
Åbn motorhjelmen.
Trin 2
Sikre hjulene med klodser.
Trin 3
Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 4
Hæv bilen i for og sikre den på støtter.
Trin 5
Løsen hjulboltene.
Udskiftning: fjederben – BMW E46 cabriolet. AUTODOC anbefaler:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 6
Fjern hjulet.
Trin 7
Rengør fastgørelsesforbindelsen på stabiliserings stiveren og fjederbenet og disse der fjederbenet og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 8
Skru møtrikken af og fjern stabilisatorstangen fra fjederbenet. Brug HEX nr. H7. Brug en kombinøgle № 17. Brug en skraldenøgle.
Trin 9
Skru kugleleddets beslag af styrekuglen. Brug en kombinøgle № 19.
Trin 10
Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en topnøgle №21. Brug en vridenøgle.
Trin 11
Tag ledningerne og bremseslagen af beslaget på støddæmperens stiver.
Trin 12
Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug særlige skiftenøgler for at fjerne støddæmperen.
Trin 13
Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 14
Tag den nedre arm af styrekuglen.
Trin 15
Sænk den hydrauliske donkraft med 10 til 15 cm.
AUTODOC anbefaler:
Udskiftning: fjederben – BMW E46 cabriolet. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 16
Tag styrekuglen af støddæmperens stiver.
Trin 17
Skrug støddæmperens fastgørelsesbeslag af. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 18
Skru de øverste befæstigelser på fjederbenet af.
AUTODOC anbefaler:
For at undgå skader, hold fjederben fast når du løsner fastgørelsesboltene.
Trin 19
Fjern affjedringsstiveren.
Trin 20
Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.
Udskiftning: fjederben – BMW E46 cabriolet. AUTODOC eksperter anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 21
Tryk fjederen sammen.
Trin 22
Fjern fjederbenets montagedæksel. Brug et koben.
Trin 23
Fjern møtrikken på stiverens stempelstang. Brug en topnøgle №22. Brug HEX nr. H7.
Trin 24
Fjern tårnlejets beslag.
Trin 25
Frigør spolefjederen.
Trin 26
Fjern fjedren.
Trin 27
Fjern støvhætten og bumpstopperen fra støddæmperen.
Trin 28
Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.
AUTODOC anbefaler:
Udskiftning: fjederben – BMW E46 cabriolet. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 29
Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 30
Monter fjederen på støddæmperen.
Trin 31
Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 32
Tryk fjederen sammen.
Trin 33
Installer fjederbenets øverste leje beslag. Brug et koben.
Trin 34
Behandel befæstigelsen på fjederben belslaget. Brug WD-40 spray.
Trin 35
Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №22. Brug HEX nr. H7. Brug en momentnøgle. Stram den til 64 Nm moment.
Udskiftning: fjederben – BMW E46 cabriolet. Råd fra AUTODOC eksperter:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 36
Dekomprimer fjederen.
Trin 37
Påsæt fjederbenets montagedæksel.
Trin 38
Fjern det samlede fjederben.
Trin 39
Monter støddæmperstiveren i hjulkassen.
Trin 40
Fastgør øverste befæstigelse af fjederbenene. Brug en topnøgle №13. Spænd den ikke til.
Trin 41
Behandle fjederbenets befæstigelse på stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 42
Sæt støddæmperens stiver fast på styrekuglen.
Trin 43
Installer og spænd den nye bolt på styrespindlen.
Trin 44
Forbind den nedre arm til styrekuglen.
Trin 45
Fjern støtten fra under styrekuglen.
Udskiftning: fjederben – BMW E46 cabriolet. AUTODOC anbefaler:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 46
Støt armen. Brug en hydraulisk løfteenhed.
Trin 47
Skru befæstigelsen der forbinder kugleleddet til styrespindlen. Brug en kombinøgle № 19.
Trin 48
Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 80 Nm moment.
Trin 49
Fastgør bremseslangen til stiveren. Forbind ABS-sensorkablets fastgørelse til stiveren.
Trin 50
Fjern støtten under armen.
AUTODOC anbefaler:
BMW E46 cabriolet – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 51
Fastgør stabilisatorforbindelsen på stiveren. Brug HEX nr. H7. Brug en kombinøgle № 17. Brug en momentnøgle. Stram den til 55 Nm moment.
Trin 52
Stram kugleleddet fastgørelse. Brug en kombinøgle № 19. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 53
Behandel alle leddene. Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 54
Rens hjulets montagesæde. Brug en stålbørste. Behandel kontaktfladen. Brug kobberfedt.
Trin 55
Installer hjulet.
AUTODOC anbefaler:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 56
Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 57
Stram de øvre befæstigelser til fjedrebenet. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 34 Nm moment.
Trin 58
Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 59
Fjern donkraft og klodser.
Trin 60
Luk motorhjelmen.
