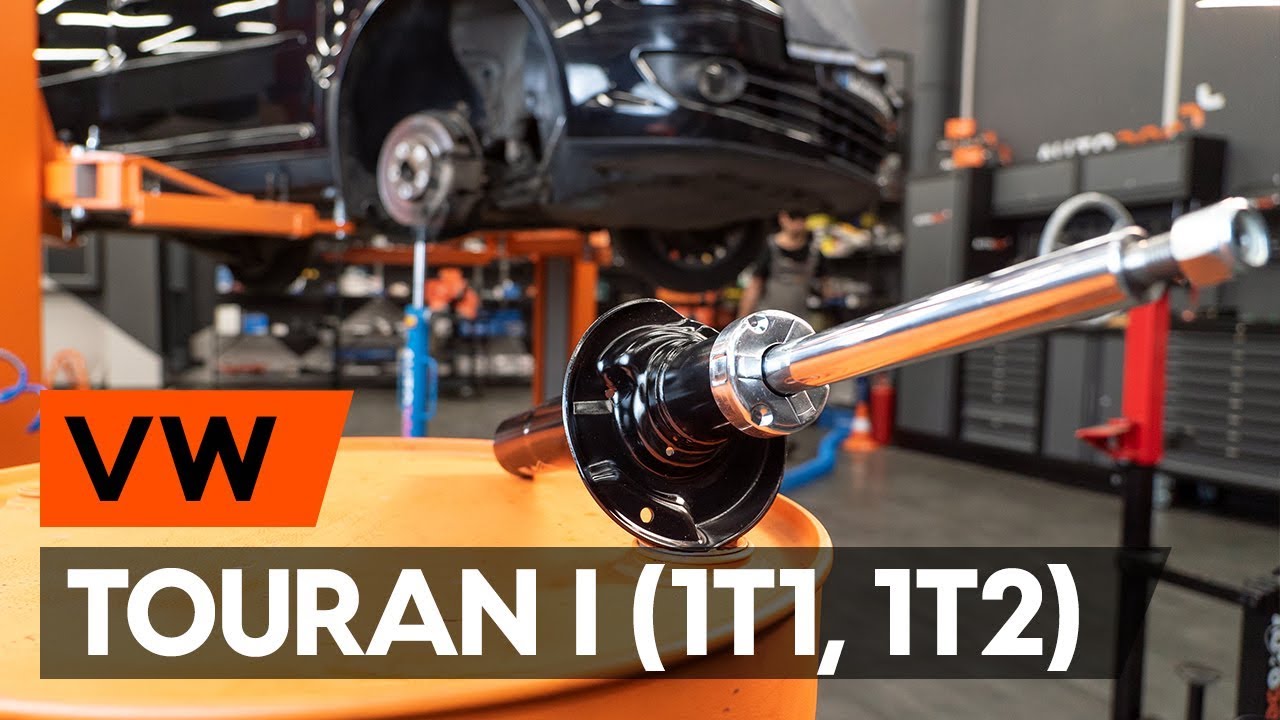

Udskift fjederben for - VW Touran 1T1 1T2 | Brugeranvisning

hentninger: 1

Visninger: 28

Vigtigt!

Denne udskiftningsprocedure kan bruges til:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

Hvordan udskiftes forreste fjederben on VW TOURAN 1 (1T1, 1T2) [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift fjederben for - VW Touran 1T1 1T2 | Brugeranvisning

Alternative produkter

Støddæmper

Udskiftning: fjederben – VW Touran 1T1 1T2. Værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Kombinationsnøgle №11

                      Kombinationsnøgle №17

                      Kombinationsnøgle №21

                      HEX bit nr. H6

                      Torx bits T30

                      XZN toppe nr.12

                      Skruenøgle nr.13

                      Skruenøgle nr.16

                      Skruenøgle nr.18

                      Skruenøgle nr.19

                      Skruenøgle nr.21

                      Skruenøgle nr.24

                      Hjul slag topnøgle №17

                      Skraldenøgle

                      Skraldehåndtag

                      Stæddæmper befæstigelse

                      Gevindskær

                      Koben

                      Hydraulisk kompressor

                      Hydraulisk gearkasse donkraft

                      Skærmbeskytter

                      Hjulstøtte

Køb værktøj

Udskiftning: fjederben – VW Touran 1T1 1T2. AUTODOC eksperter anbefaler:

Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: fjederben – VW Touran 1T1 1T2. Brug følgende procedure:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Fjern forseglingen fra kølergrillen.
Trin 4

Løsen befæstigelserne til forrude viskerblade torpedopladen. Brug Torx T30.
Trin 5

Fjern forrude viskerblade torpedopladen.
Trin 6

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 8

Sikre hjulene med klodser.
Trin 9

Løsen hjulnavets befæstigelse. Brug en topnøgle №24. Brug en vridenøgle.
Trin 10

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 11

Hæv bilen i for og sikre den på støtter.
Trin 12

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. VW Touran 1T1 1T2
Trin 13

Fjern hjulet.
Trin 14

Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 15

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 16

Fjern stabilisator stangen.
Trin 17

Rengør bremseslange beslagets befæstigelse. Brug en stålbørste. Brug WD-40 spray.
Trin 18

Skru bolten ud og fjern monteringsbeslaget på bremseslangen og ABS-kablet. Brug en kombinøgle № 11.
Trin 19

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 20

Skru den nedre fastgørelse af støddæmperstiveren. Brug en topnøgle №18. Brug XZN #12. Brug en vridenøgle. Brug en skraldenøgle.
Trin 21

Fjern befæstigelsesbolten. Brug en topnøgle №18. Brug XZN #12.
Trin 22

Fjern befæstigelsesbolten. Brug en topnøgle №24.
Trin 23

Rengør rillerne på drivakslens CV samling. Brug WD-40 spray.
Trin 24

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 25

Løsne fastgørelsen der forbinder styrekuglen til ophængets bærearm. Brug en topnøgle №16. Brug en vridenøgle.
Trin 26

Tag det sfæriske led af armen. Brug et koben.
Trin 27

Fjern drivakslen fra hjulnavet.

Udskiftning: fjederben – VW Touran 1T1 1T2. Fagfolk anbefaler:
Vær sikker på at drivakslen ikke er ubelastet (når bilen er hævet).
Trin 28

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 29

Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug særlige skiftenøgler for at fjerne støddæmperen. Brug en skraldenøgle.
Trin 30

Tag styrekuglen af støddæmperens stiver.
Trin 31

Skru tårnlejet af stiverens besalg. Brug en topnøgle №13.

Udskiftning: fjederben – VW Touran 1T1 1T2. AUTODOC anbefaler:
For at undgå skader, hold fjederben fast når du løsner fastgørelsesboltene.
Trin 32

Fjern affjedringsstiveren.
Trin 33

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjederben – VW Touran 1T1 1T2. Råd fra AUTODOC eksperter:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 34

Tryk fjederen sammen.
Trin 35

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 36

Fjern møtrikken på stiverens stempelstang. Brug HEX nr. H6. Brug en kombinøgle № 21. Brug en skraldenøgle.
Trin 37

Fjern tårnlejets beslag.
Trin 38

Frigør spolefjederen.
Trin 39

Fjern fjedren.
Trin 40

Fjern støvhætten og bumpstopperen fra støddæmperen.

Udskiftning: fjederben – VW Touran 1T1 1T2. Fagfolk anbefaler:
Tjek omhyggeligt støddæmperens beslag, støvsko og bumpstopper. Udskift dem om nødvendigt.
Trin 41

Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.

Udskiftning: fjederben – VW Touran 1T1 1T2. Råd:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 42

Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 43

Monter fjederen på støddæmperen.
Trin 44

Tryk fjederen sammen.
Trin 45

Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 46

Installer fjederbenets øverste leje beslag.
Trin 47

Stram støddæmperstiverens plejlstangs møtrik. Brug HEX nr. H6. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 60 Nm moment.

Udskiftning: fjederben – VW Touran 1T1 1T2. AUTODOC anbefaler:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 48

Dekomprimer fjederen.
Trin 49

Fjern det samlede fjederben.
Trin 50

Monter støddæmperstiveren i hjulkassen.
Trin 51

Skru tårnlejet af stiverens beslag. Spænd den ikke til.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. VW Touran 1T1 1T2
Trin 52

Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 53

Sæt støddæmperens stiver fast på styrekuglen.
Trin 54

Installer fasgørelsesbolt.
Trin 55

Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en topnøgle №18. Brug XZN #12. Brug en skraldenøgle.
Trin 56

Rengør rillerne på drivakslens CV samling. Brug en stålbørste. Brug WD-40 spray.
Trin 57

Fjern støtten fra under styrekuglen.

Udskiftning: fjederben – VW Touran 1T1 1T2. AUTODOC eksperter anbefaler:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 58

Monter drivakslen i hjulnavet.
Trin 59

Fastgør styrekuglen til bærearmen.
Trin 60

Stram kugleleddet fastgørelse. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 60 Nm moment.
Trin 61

Støt armen. Brug en hydraulisk løfteenhed.
Trin 62

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 70 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 63

Behandel fjederbenets befæstigelser. Behandel alle leddene. Brug kobberfedt.
Trin 64

Monter den tværgående stabilisatorforbindelse.
Trin 65

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en kombinøgle № 17. Brug en topnøgle №19. Brug en momentnøgle. Stram den til 60 Nm moment.
Trin 66

Behandle alle samlinger af krængningsstabilisatoren. Brug kobberfedt.
Trin 67

Fjern støtten under armen.

AUTODOC anbefaler:
VW Touran 1T1 1T2 – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 68

Installer og spænd boltene på kardanaksel. Brug en topnøgle №24.
Trin 69

Monter det nye monteringsbeslag på bremseslangen samt ABS-kablet. Brug en kombinøgle № 11.
Trin 70

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 71

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjederben – VW Touran 1T1 1T2. Efter påførsel af sprayen, vent nogle få minutter.
Trin 72

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. VW Touran 1T1 1T2
Trin 73

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 74

Sænk bilen.
Trin 75

Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 15 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 76

Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 77

Installer forude visker torpedopladen.
Trin 78

Skru befpstigelserne ind til forrude visker torpedopladen. Brug Torx T30.
Trin 79

Installer kølergrillens forsegling.
Trin 80

Stram hjulboltene, på kryds og tværs mønster. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 81

Spænd forbindelsesboltene mellem kardanaksel og hjulnav. Brug en topnøgle №24. Brug en momentnøgle. Stram den til 200 Nm moment.+180°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 82

Fjern donkraft og klodser.
Trin 83

Fjern kofanger beskyttelsesdækkenet.
Trin 84

Luk motorhjelmen.
