Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power, FIAT Doblo Cargo (223_) 1.6 16V, FIAT Doblo Cargo (223_) 1.6 Natural Power (223WXD1A) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

Hvordan udskiftes styreledene on FIAT DOBLO 1 (223) [GUIDE AUTODOC]

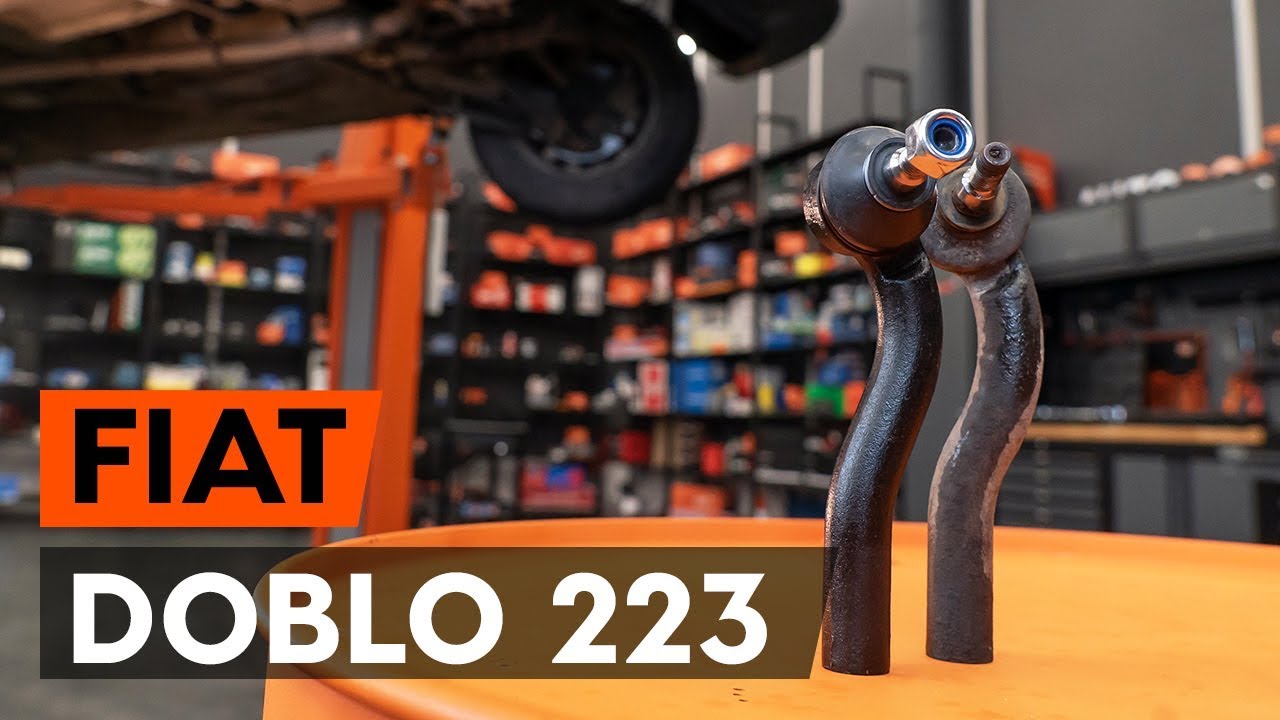

Udskift styrekugle - Fiat Doblo Cargo | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Styrekugle til Doblo Cargo (223_) og andre FIAT modeller

Styrekugle

Monteringssæt, styrekuglehoved

        Styrekugle til FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet Diesel (84 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.9 JTD Multijet Diesel (120 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.2 (223ZXA1A) Benzin (65 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A) Diesel (63 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A) Benzin (103 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A) Diesel (100 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.9 JTD Diesel (105 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.3 JTD 16V Diesel (70 HK)

        Styrekugle til FIAT Doblo Cargo (223_) 1.4 Benzin (77 HK)

Udskiftning: styrekugle – Fiat Doblo Cargo. Liste over de værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Kobber fedt

                        Skruenøgle nr.17

                        Kombinationsnøgle №22

                        Hjul slag topnøgle №17

                        Skraldehåndtag

                        gevindskær

                        Kugleledsaftrækker

                        Vernier kaliber

                        Hjulstøtte

Køb værktøj

Udskiftning: styrekugle – Fiat Doblo Cargo. AUTODOC anbefaler:

Udskift forbindelsesstænger parvis.
Udskiftningsproceduren er identisk for den højre og venstre forbindelsesstang.
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: styrekugle – Fiat Doblo Cargo. Anbefalet rækkefølge af trin:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene løsnes. Fiat Doblo Cargo
Trin 5

Fjern hjulet.
Trin 6

Rengør befæstigelsen der forbinder forbindelsesstangen og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Når du afmonterer, skal du markere eller måle den eksakte position for kugleleddet på sporingsstangen, eller tælle antallet af omgange du drejer, for at forhindre en efterfølgende dårlig sporing. Brug en skydelære.
Trin 8

Løsn låsemøtrikken der fastgør sproingsstangen ende til sporingsstangen. Brug en kombinøgle № 22.
Trin 9

Skru møtrikken af der fastgør enden til styrekuglen. Brug en topnøgle №17. Brug en vridenøgle.
Trin 10

Tag sporingsstangens ende af styrekuglen. Brug en lejeaftrækker.
Trin 11

SKru enden ud af sporingsstangen.
Trin 12

Skru en ny ende til forbindelsesstangen på.

Udskiftning: styrekugle – Fiat Doblo Cargo. AUTODOC eksperter anbefaler:
Når du monterer styrekuglen skal du huske, at dreje samme antal omgange eller at efterlade samme længde gevind, som da du målte.
Trin 13

Rengør montagesædet til styrekuglen. Brug en stålbørste. Brug WD-40 spray.
Trin 14

Behandel befæstigelsen der forbinder forbindelsesstangen og styrespindlen. Brug kobberfedt.
Trin 15

Forbind forbindelsesstangen til styrekuglen. Brug en topnøgle №17.
Trin 16

Skru låsemøtrikken på forbindelsesstangen. Brug en kombinøgle № 22.
Trin 17

Stram endens låsemøtrik med. Brug en kombinøgle № 22. Brug en momentnøgle. Stram den til 85 Nm moment.
Trin 18

Stram møtrikken der forbinder forbindelsesstangen og styrespindlen. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 49 Nm moment.
Trin 19

Behandel befæstigelsen der forbinder forbindelsesstangen og styrespindlen. Brug kobberfedt.
Trin 20

Rens hjulets montagesæde. Brug en stålbørste.

Trin 21

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 22

Installer hjulet.

Udskiftning: styrekugle – Fiat Doblo Cargo. Råd fra AUTODOC:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 23

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 24

Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 98 Nm moment.

Udskiftning: styrekugle – Fiat Doblo Cargo. Fagfolk anbefaler:
Tjek og juster sporingen, hvis det er nødvendigt.
Trin 25

Fjern donkraft og klodser.
