Vigtigt!
Denne udskiftningsprocedure kan bruges til:
AUDI A4 Sedan (8D2, B5) 1.8,
AUDI A4 Sedan (8D2, B5) 1.8 T,
AUDI A4 Sedan (8D2, B5) 1.8 quattro,
AUDI A4 Sedan (8D2, B5) 1.8 T quattro,
AUDI A4 Sedan (8D2, B5) 1.8 T quattro,
AUDI A4 Sedan (8D2, B5) 1.8 T,
AUDI A4 Sedan (8D2, B5) 1.8,
AUDI A4 Sedan (8D2, B5) 1.8 quattro,
AUDI A4 Sedan (8D2, B5) 1.6
…
Se mere
Trinene kan variere lettere afhængig af bilens udformning.

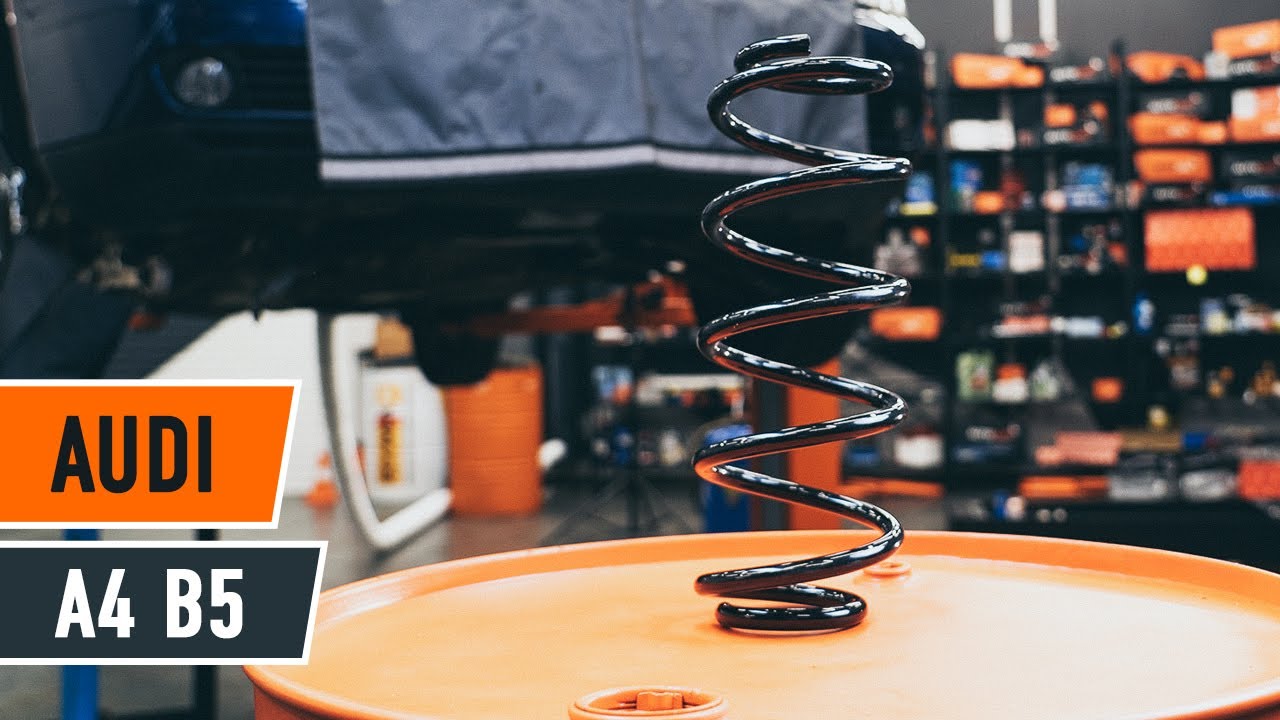

Hvordan udskiftes fjeder for til AUDI A4 B5 Sedan [UNDERVISNINGSLEKTIONER AUTODOC]
Alle delene du får brug for og selv kan udskifte – Fjeder til A4 Sedan (8D2, B5) og andre AUDI modeller
Udskiftning: fjeder – Audi A4 B5 sedan. AUTODOC eksperter anbefaler:
Begge spiralfjedre på forreste ophæng bør skiftes samtidig.
Udskiftningsproceduren er identisk for den venstre og højre spiralfjeder på bagerste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Audi A4 B5 sedan – skal foretages når motoren er slukket.
Udfør udskiftning i følgende rækkefølge:
Trin 1
Åbn motorhjelmen.
Trin 2
Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3
Fjern forseglingen fra kølergrillen.
Trin 4
Løft op og fjern kølergrillen.
Trin 5
Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 6
Løsen de øvre befæstigelser på fjederbenet. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 7
Sikre hjulene med klodser.
Trin 8
Løsne fastgørelsen til drivakslen. Brug HEX nr. H14. Brug en vridenøgle.
Trin 9
Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 10
Hæv bilen i for og sikre den på støtter.
Trin 11
Løsen hjulboltene.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Audi A4 B5 sedan
Trin 12
Fjern hjulet.
Trin 13
Rens alle leddene i armen. Rengør befæstigelsen der forbinder forbindelsesstangen og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 14
Skru skruerne af den øvre arm. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 15
Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 16
Løsen befæstigelsen der forbinder forbindelsesstangen med krængningsstabilisatoren. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 17
Fjern befæstigelsesbolten.
Trin 18
Fjern stabilisatorstangen.
Trin 19
Rengør den nedre befæstigelse der forbinder fjederbenet med styrespindlen. Brug en stålbørste. Brug WD-40 spray.
Trin 20
Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 21
Fjern befæstigelsesbolten.
Trin 22
Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
AUTODOC anbefaler:
Udskiftning: fjeder – Audi A4 B5 sedan. Efter påførsel af sprayen, vent nogle få minutter.
Trin 23
Skru befæstigelsen af der forbinder bærearmen med underrammen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en vridenøgle.
Trin 24
Fjern befæstigelsesbolten.
Trin 25
Frigør bærearmen. Brug et koben.
Trin 26
Fjern befæstigelsesbolten. Brug HEX nr. H14.
Trin 27
Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 28
Fjern befæstigelsesbolten.
Trin 29
Fjern bærearmene. Brug et koben. Brug en hammer.
Trin 30
Frigør drivakslen fra styreskuglen.
Udskiftning: fjeder – Audi A4 B5 sedan. Fagfolk anbefaler:
Vær sikker på at drivakslen ikke er ubelastet (når bilen er hævet).
Trin 31
Skru de øverste befæstigelser på fjederbenet af.
AUTODOC anbefaler:
Audi A4 B5 sedan – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 32
Fjern affjedringsstiveren.
Trin 33
Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.
Udskiftning: fjeder – Audi A4 B5 sedan. AUTODOC anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 34
Rengør den øvre befæstigelse af fjederbents beslag. Brug en stålbørste. Brug WD-40 spray.
Trin 35
Skru tårnlejet af stiverens besalg. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 36
Fjern det øvre fjederbenbeslag sammen med ophængsarmene.
Trin 37
Tryk fjederen sammen.
Trin 38
Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 39
Fjern møtrikken på stiverens stempelstang. Brug en topnøgle №18. Brug HEX nr. H6. Brug en skraldenøgle.
Trin 40
Fjern støddæmperbeslaget, sko og stopperen.
AUTODOC anbefaler:
Udskiftning: fjeder – Audi A4 B5 sedan. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 41
Frigør spolefjederen. Fjern fjedren.
Trin 42
Monter fjederen på støddæmperen.
Trin 43
Tryk fjederen sammen.
Trin 44
Monter, befæstigelsen, bøsning og gummianslaget på støddæmperen.
Trin 45
Stram støddæmperstiverens plejlstangs møtrik. Brug HEX nr. H6. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 50 Nm moment.
AUTODOC anbefaler:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 46
Dekomprimer fjederen.
Trin 47
Behandel fjederbenets stang. Brug kobberfedt.
Trin 48
Installer den øvre fjederbensbeslag sammen med ophængsarmene.
Trin 49
Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 20 Nm moment.
Trin 50
Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 51
Fjern det samlede fjederben.
Trin 52
Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 53
Monter støddæmperstiveren i hjulkassen.
Trin 54
Fastgør øverste befæstigelse af fjederbenene. Brug en topnøgle №16. Brug en skraldenøgle. Spænd den ikke til.
AUTODOC anbefaler:
Audi A4 B5 sedan – For at undgå skade, hold på fjederbenet mens befæstigelses boltene strammes.
Trin 55
Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 56
Rengør rillerne på drivakslens CV samling. Brug en stålbørste. Brug WD-40 spray.
Trin 57
Monter kardanaksel.
Trin 58
Installer bærearmene. Brug et koben.
Trin 59
Installer fasgørelsesbolt.
Trin 60
Fjern støtten fra under styrekuglen.
AUTODOC anbefaler:
Udskiftning: fjeder – Audi A4 B5 sedan. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 61
Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 62
Fastgør bærearmen.
Trin 63
Installer fasgørelsesbolt.
Trin 64
Skru befæstigelsen på der forbinder bærearmen til underrammen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 65
Installer fasgørelsesbolt.
Trin 66
Skru nedre befæstigelse ind på fjederbenet. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 67
Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 68
Stram de nedre skruer på støddæmperen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 69
Stram befæstigelserne til der forbinder bærearmen til underrammen. Brug en kombinøgle № 18. Brug en momentnøgle. Stram den til 80 Nm moment.+90°
AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 70
Stram skruerne på den øvre arm. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 40 Nm moment.
Trin 71
Monter den tværgående stabilisatorforbindelse.
Trin 72
Installer fasgørelsesbolt.
Trin 73
Spænd stabiliseringsstiverens fastgørelse til. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 74
Spænd befæstigelsen til der forbinder forbindelsesstangen med krængningsstabilisatoren. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 40 Nm moment.+90°
AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 75
Fjern støtten fra under styrekuglen.
AUTODOC anbefaler:
Audi A4 B5 sedan – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 76
Installer og spænd boltene på kardanaksel. Brug HEX nr. H14.
Trin 77
Behandel styrespindlens befæstigelser. Behandel fjederbenets befæstigelser. Behandle alle samlinger af krængningsstabilisatoren. Behandel alle leddene. Brug kobberfedt.
Trin 78
Rens hjulets montagesæde. Brug en stålbørste.
Trin 79
Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 80
Rengør bremseskivens overflade. Brug bremserens.
AUTODOC anbefaler:
Udskiftning: fjeder – Audi A4 B5 sedan. Efter påførsel af sprayen, vent nogle få minutter.
Trin 81
Installer hjulet.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Audi A4 B5 sedan
Trin 82
Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 83
Sænk bilen.
Trin 84
Spænd forbindelsesboltene mellem kardanaksel og hjulnav. Brug HEX nr. H14. Brug en momentnøgle. Stram den til 115 Nm moment.+180°
Udskiftning: fjeder – Audi A4 B5 sedan. AUTODOC eksperter anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 85
Stram hjulboltene, på kryds og tværs mønster. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 86
Fjern donkraft og klodser.
Trin 87
Stram de øvre befæstigelser til fjedrebenet. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 75 Nm moment.
Trin 88
Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 89
Installer og sikre kølergrillen.
Trin 90
Installer kølergrillens forsegling.
Trin 91
Fjern kofanger beskyttelsesdækkenet.
Trin 92
Luk motorhjelmen.
