Vigtigt!

Denne udskiftningsprocedure kan bruges til:
MERCEDES-BENZ E-klasse Sedan (W211) E 320 (211.065), MERCEDES-BENZ E-klasse Sedan (W211) E 270 CDI (211.016) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

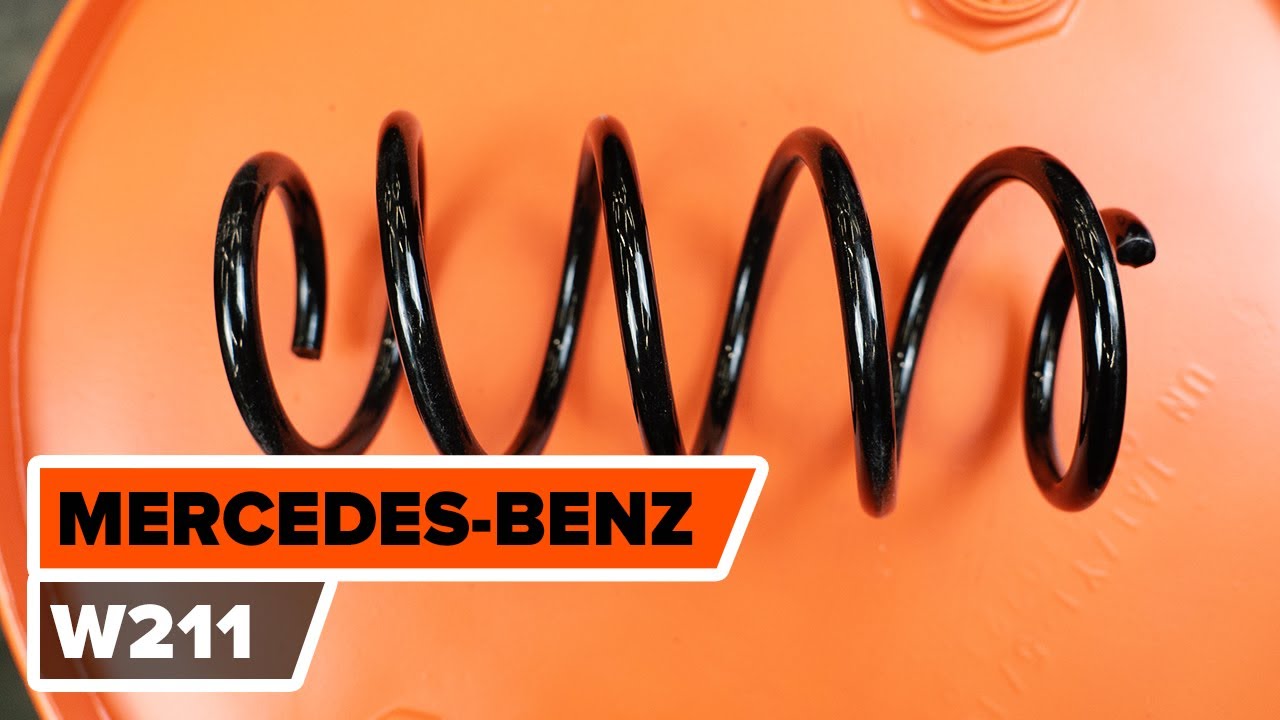

Hvordan udskiftes fjeder for til MERCEDES-BENZ (W211) E-Klasse [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift fjeder for - Mercedes W211 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Fjeder til E-klasse Sedan (W211) og andre MERCEDES-BENZ modeller

Alternative produkter

Fjeder

2241018 METZGER Fjeder

245,98 DKK

Butik

188C0187 RIDEX Fjeder

274,67 DKK

Butik

SKCS-0040186 STARK Fjeder

295,57 DKK

Butik

46841 FEBI BILSTEIN Fjeder

298,91 DKK

Butik

4056844 LESJÖFORS Fjeder

304,32 DKK

Butik

37-163747 BILSTEIN Fjeder

330,35 DKK

Butik

RG3160 KYB Fjeder

332,82 DKK

Butik

998 659 SACHS Fjeder

335,69 DKK

Butik

85218 SPIDAN Fjeder

336,83 DKK

Butik

014 639 0003 MEYLE Fjeder

367,26 DKK

Butik

Udskiftning: fjeder – Mercedes W211. Liste over de værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Skraldehåndtag

                      Kombinationsnøgle №21

                      HEX bit nr. H6

                      HEX bit nr. H12

                      Skruenøgle nr.10

                      Skruenøgle nr.13

                      Skruenøgle nr.17

                      Skruenøgle nr.18

                      Skruenøgle nr.E18

                      Skruenøgle nr.21

                      Støddæmper modhold topnøgle nr. DD6

                      Hjul slag topnøgle №17

                      Skraldenøgle

                      Koben

                      Hammer

                      Dorn

                      Hydraulisk kompressor

                      Hydraulisk gearkasse donkraft

                      Skærmbeskytter

                      Hjulstøtte

Køb værktøj

Udskiftning: fjeder – Mercedes W211. Råd:

Begge spiralfjedre på forreste ophæng bør skiftes samtidig.
Udskiftningsproceduren er identisk for den venstre og højre spiralfjeder på forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Mercedes W211 – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 4

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 5

Sikre hjulene med klodser.

Trin 6

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 7

Hæv bilen i for og sikre den på støtter.
Trin 8

Løsen hjulboltene.

Udskiftning: fjeder – Mercedes W211. Råd fra AUTODOC eksperter:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 9

Fjern hjulet.
Trin 10

Løsen skruerne til nedre oliesump. Brug en topnøgle №10. Brug en skraldenøgle.
Trin 11

Fjern oliesump dæksel.
Trin 12

Rens alle leddene i armen. Rengør fjederbenets befæstigelse. Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.

AUTODOC anbefaler:
Udskiftning: fjeder – Mercedes W211. Efter påførsel af sprayen, vent nogle få minutter.
Trin 13

Løsen befæstigelserne der forbinder fjederbenet med ophæng bærearmen. Brug en kombinøgle № 21. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 14

Fjern befæstigelsesbolten.
Trin 15

Skru armens fastgørelse af udnerrammen. Brug en kombinøgle № 21. Brug en topnøgle №E18. Brug en skraldenøgle.
Trin 16

Frigør bærearmen. Brug et koben.
Trin 17

Fjern befæstigelsesbolten. Brug en drivdorn. Brug en hammer.
Trin 18

Frigør den nedre del af fjederbenet. Brug et koben
Trin 19

Løsen befæstigelsen der forbinder forbindelsesstangen med krængningsstabilisatoren. Brug en kombinøgle № 21. Brug HEX nr. H12. Brug en skraldenøgle.
Trin 20

Fjern stabilisator stangen.
Trin 21

Skru tårnlejet af stiverens besalg.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene løsnes. Mercedes W211
Trin 22

Fjern affjedringsstiveren.
Trin 23

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjeder – Mercedes W211. Råd fra AUTODOC eksperter:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 24

Tryk fjederen sammen.
Trin 25

Fjern beskyttelseshætten på støddæmperens beslag.

Trin 26

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 27

Fjern møtrikken på stiverens stempelstang. Brug en topnøgle №17. Brug HEX nr. H6. Brug en skraldenøgle.
Trin 28

Fjern tårnlejets beslag.
Trin 29

Frigør spolefjederen.
Trin 30

Fjern fjedren.
Trin 31

Fjern støvhætten og bumpstopperen fra støddæmperen.

AUTODOC anbefaler:
Udskiftning: fjeder – Mercedes W211. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 32

Monter fjederen på støddæmperen.
Trin 33

Monter skoen og en stopper på støddæmperen.
Trin 34

Tryk fjederen sammen.
Trin 35

Installer fjederbenets øverste leje beslag.
Trin 36

Stram støddæmperstiverens plejlstangs møtrik. Bruge en støddæmper modhold topnøgle nr. DD6. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 23 Nm moment.

Udskiftning: fjeder – Mercedes W211. Råd:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 37

Behandel fjederbenets stang. Brug kobberfedt.
Trin 38

Monter støddæmperbeslagets øvre del.

Trin 39

Dekomprimer fjederen.
Trin 40

Fjern det samlede fjederben.

Trin 41

Rengør montagestedet til fjederbenet.
Trin 42

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.

Trin 43

Monter støddæmperstiveren i hjulkassen.
Trin 44

Skru tårnlejet af stiverens beslag.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. Mercedes W211
Trin 45

Monter den tværgående stabilisatorforbindelse.
Trin 46

Spænd stabiliseringsstiverens fastgørelse til. Brug en kombinøgle № 21. Brug HEX nr. H12. Brug en skraldenøgle.
Trin 47

Fastgør den nedre del af fjederbenet.

Trin 48

Installer fasgørelsesbolt.
Trin 49

Fastgør bærearmen.

Trin 50

Støt armen. Brug et koben. Brug en hydraulisk løfteenhed.
Trin 51

Installer fasgørelsesbolt.
Trin 52

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: fjeder – Mercedes W211. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 53

Støt armen. Brug en hydraulisk løfteenhed.
Trin 54

Skru befæstigelsen på der forbinder bærearmen til underrammen. Brug en kombinøgle № 21. Brug en topnøgle №E18. Brug en skraldenøgle.
Trin 55

Stram armens fastgørelse til underrammen. Brug en kombinøgle № 21. Brug en topnøgle №E18. Brug en momentnøgle. Stram den til 80 Nm moment.+120°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 56

Stram befæstigelsen der forbinder fjederbenet med ophæng bærearmen. Brug en kombinøgle № 21. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 165 Nm moment.
Trin 57

Spænd befæstigelsen til der forbinder forbindelsesstangen med krængningsstabilisatoren. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 62 Nm moment.
Trin 58

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: fjeder – Mercedes W211. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 59

Behandel fjederbenets befæstigelser.
Trin 60

Behandle alle samlinger af krængningsstabilisatoren.

Trin 61

Behandel alle leddene. Brug kobberfedt.

Trin 62

Remonter oliesumoens nedre del.
Trin 63

Stram skruerne på den nedre oliesump til. Brug en topnøgle №10. Brug en skraldenøgle.
Trin 64

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 65

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjeder – Mercedes W211. Efter påførsel af sprayen, vent nogle få minutter.
Trin 66

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Mercedes W211
Trin 67

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 68

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 130 Nm moment.
Trin 69

Fjern donkraft og klodser.
Trin 70

Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 30 Nm moment.
Trin 71

Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 72

Fjern kofanger beskyttelsesdækkenet.
Trin 73

Luk motorhjelmen.
