Vigtigt!

Denne udskiftningsprocedure kan bruges til:
TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

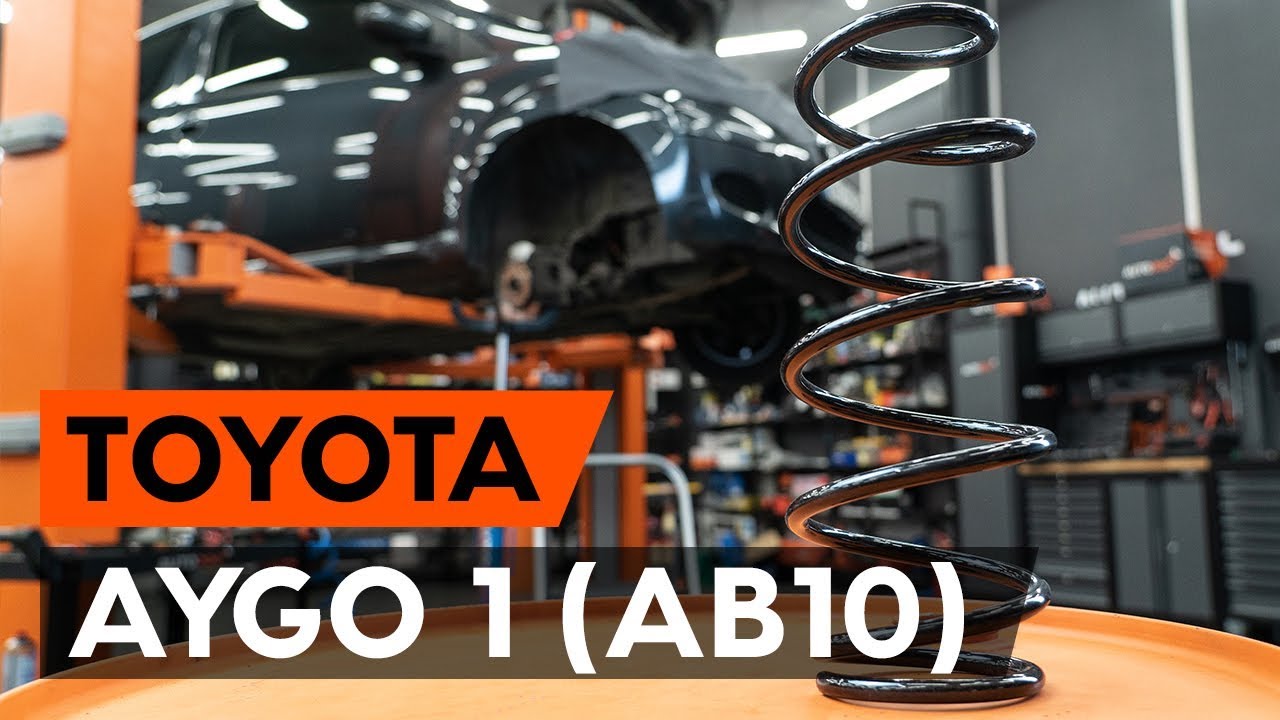

Hvordan udskiftes fjeder foran on TOYOTA AYGO 1 (AB10) [GUIDE AUTODOC]

Udskift fjeder for - Toyota Aygo AB1 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Fjeder til AYGO (WNB1_, KGB1_) og andre TOYOTA modeller

Fjeder

Fjeder til Aygo (AB10) Diesel (54 HK)

Udskiftning: fjeder – Toyota Aygo AB1. Liste over de værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №17

                        Kombinationsnøgle №19

                        XZN toppe nr.6

                        HEX bit nr. H7

                        Skruenøgle nr.15

                        Skruenøgle nr.17

                        12-kantet topnøgle nr.30

                        Hjul slag topnøgle №19

                        Skraldenøgle

                        Skraldehåndtag

                        Dorn

                        Gevindskær

                        Hammer

                        Fladmejsel

                        Koben

                        Flad næb tænger

                        Hydraulisk kompressor

                        Hydraulisk gearkasse donkraft

                        Kugleledsaftrækker

                        Skærmbeskytter

                        Hjulstøtte

Køb værktøj

Udskiftning: fjeder – Toyota Aygo AB1. Råd fra AUTODOC:

Begge spiralfjedre på forreste ophæng bør skiftes samtidig.
Udskiftningsproceduren er identisk for den venstre og højre spiralfjeder på forreste ophæng.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: fjeder – Toyota Aygo AB1. Anbefalet rækkefølge af trin:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug en kombinøgle № 17. Brug HEX nr. H7.
Trin 4

Rengør hjulnavets befæstigelse. Brug WD-40 spray.
Trin 5

Aftving sikringsanordningen fra drivakslen. Brug en flad metalmejsel. Brug en hammer.
Trin 6

Løsne fastgørelsen til drivakslen. Brug 12-kantet topnøgle nr. 30. Brug en vridenøgle.
Trin 7

Sikre hjulene med klodser.
Trin 8

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 9

Hæv bilen i for og sikre den på støtter.
Trin 10

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Toyota Aygo AB1
Trin 11

Fjern hjulet.
Trin 12

Tag ABS-sensorkablets fastgørelse af stiveren.
Trin 13

Rengør befæstigelserne til ABS føler og bremseslangen som forbinder dem til fjederbenet. Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 14

Skru skruerne til bremseslangens beslag af stiveren. Brug en topnøgle №15.
Trin 15

Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en kombinøgle № 17. Brug en topnøgle №17. Brug en vridenøgle.
Trin 16

Fjern befæstigelsesbolten.
Trin 17

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 18

Fjern låsesplit. Brug rundtænger.
Trin 19

Skru kugleleddets beslag af styrekuglen. Brug en kombinøgle № 19.
Trin 20

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 21

Tag den nedre arm af styrekuglen. Brug en lejeaftrækker. Brug et koben.
Trin 22

Løsne fastgørelsen der forbinder styrestangen med hjulnavet. Brug 12-kantet topnøgle nr. 30.
Trin 23

Fjern kardanakslen. Brug en drivdorn. Brug en hammer.
Trin 24

Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en flad metalmejsel. Brug en hammer.
Trin 25

Fjern støtten fra under styrekuglen.

AUTODOC anbefaler:
Udskiftning: fjeder – Toyota Aygo AB1. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 26

Tag styrekuglen af støddæmperens stiver. Brug en flad metalmejsel. Brug en hammer.

Udskiftning: fjeder – Toyota Aygo AB1. Fagfolk anbefaler:
Sikre at styrespindlen er understøttet.
Trin 27

Skru tårnlejet af stiverens besalg.

AUTODOC anbefaler:
Toyota Aygo AB1 – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 28

Fjern affjedringsstiveren.
Trin 29

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjeder – Toyota Aygo AB1. AUTODOC eksperter anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 30

Tryk fjederen sammen.
Trin 31

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 32

Fjern møtrikken på stiverens stempelstang. Brug en kombinøgle № 17. Brug XZN #6. Brug en skraldenøgle.
Trin 33

Fjern tårnlejets beslag.
Trin 34

Frigør spolefjederen.
Trin 35

Fjern støvhætten og bumpstopperen fra støddæmperen.

AUTODOC anbefaler:
Udskiftning: fjeder – Toyota Aygo AB1. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 36

Fjern fjedren.
Trin 37

Monter fjederen på støddæmperen.
Trin 38

Monter skoen og en stopper på støddæmperen.
Trin 39

Tryk fjederen sammen.
Trin 40

Installer fjederbenets øverste leje beslag.
Trin 41

Stram støddæmperstiverens plejlstangs møtrik. Brug en kombinøgle № 17. Brug XZN #6. Brug en momentnøgle. Stram den til 33 Nm moment.

Udskiftning: fjeder – Toyota Aygo AB1. Råd fra AUTODOC:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 42

Dekomprimer fjederen.
Trin 43

Fjern det samlede fjederben.
Trin 44

Monter støddæmperstiveren i hjulkassen.
Trin 45

Skru tårnlejet af stiverens beslag. Spænd den ikke til.

AUTODOC anbefaler:
Toyota Aygo AB1 – For at undgå skade, hold på fjederbenet mens befæstigelses boltene strammes.
Trin 46

Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 47

Sæt støddæmperens stiver fast på styrekuglen.
Trin 48

Rengør rillerne på drivakslens CV samling. Brug en stålbørste. Brug WD-40 spray.
Trin 49

Behandel rillerne af drivakslens kugleled. Brug kobberfedt.
Trin 50

Monter drivakslen i hjulnavet.
Trin 51

Forbind den nedre arm til styrekuglen. Brug et koben.
Trin 52

Skru befæstigelserne til kugleleddet fast. Brug en kombinøgle № 19.
Trin 53

Installer fasgørelsesbolt.
Trin 54

Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en topnøgle №17. Brug en kombinøgle №17.
Trin 55

Stram skruerne til bremseslangens beslag på stiveren. Brug en topnøgle №15.
Trin 56

Forbind ABS-sensorkablets fastgørelse til stiveren.
Trin 57

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 52 Nm moment.
Trin 58

Stram kugleleddet fastgørelse. Brug en kombinøgle № 19. Brug en momentnøgle. Stram den til 98 Nm moment.
Trin 59

Installer låsesplit.

Trin 60

Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 61

Skru møtrikken af drivakslen. Brug 12-kantet topnøgle nr. 30.
Trin 62

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 63

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjeder – Toyota Aygo AB1. Efter påførsel af sprayen, vent nogle få minutter.
Trin 64

Installer hjulet.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene strammes. Toyota Aygo AB1
Trin 65

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 66

Sænk bilen.
Trin 67

Stram drivakslens møtrik. Brug 12-kantet topnøgle nr. 30. Brug en momentnøgle. Stram den til 216 Nm moment.
Trin 68

Påtving sikringsanordning til drivakslen. Brug en flad metalmejsel. Brug en hammer.
Trin 69

Stram den øvre møtrik på støddæmperens topbeslag. Brug en kombinøgle № 17. Brug HEX nr. H7. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 50 Nm moment.
Trin 70

Stram hjulboltene, på kryds og tværs mønster. Brug en momentnøgle. Stram den til 103 Nm moment.
Trin 71

Fjern donkraft og klodser.

Trin 72

Fjern kofanger beskyttelsesdækkenet.
Trin 73

Luk motorhjelmen.
