Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,... … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

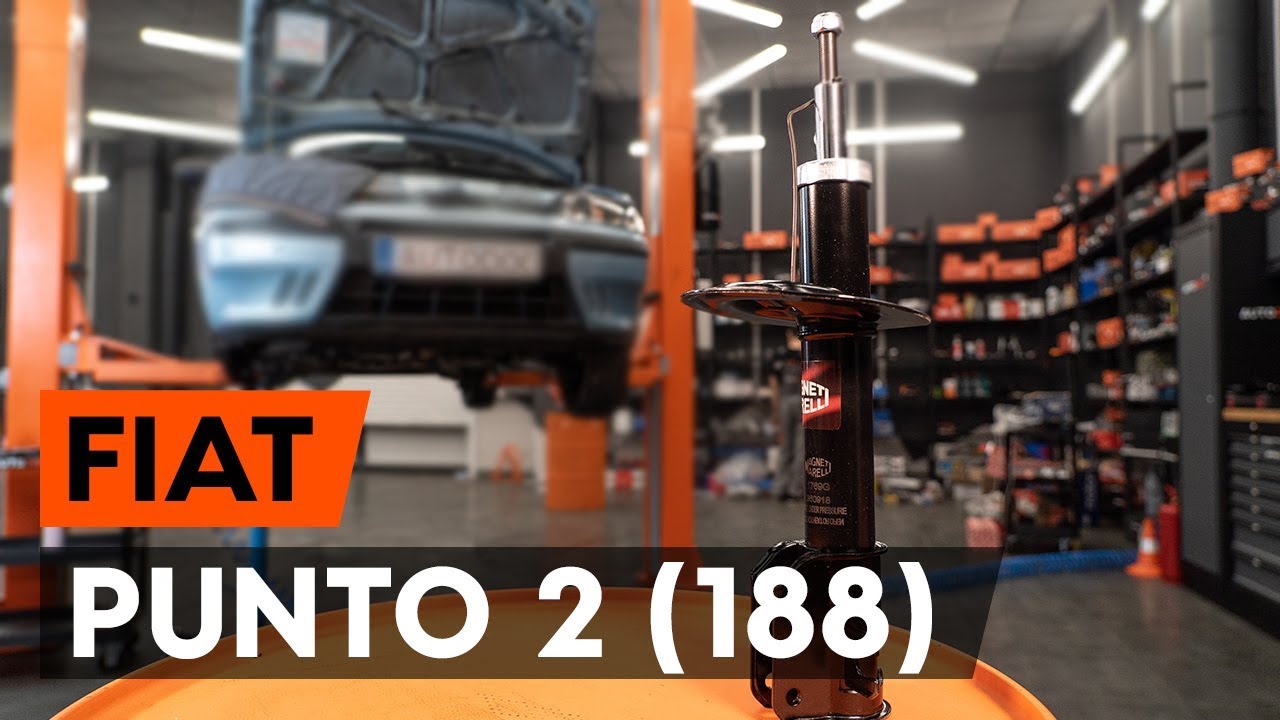

Hvordan udskiftes forreste fjederben on FIAT PUNTO 2 (188) [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift fjederben for - Fiat Punto 188 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Støddæmper til PUNTO (188) og andre FIAT modeller

Støddæmper

Fjederben

        Støddæmper til FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,... Benzin (80 HK)

        Støddæmper til FIAT PUNTO (188) 1.3 JTD 16V Diesel (70 HK)

        Støddæmper til FIAT PUNTO (188) 1.4 Benzin (95 HK)

        Støddæmper til FIAT PUNTO (188) 1.2 Natural Power Benzin/naturgas (CNG) (60 HK)

        Støddæmper til FIAT PUNTO (188) 1.2 Bifuel Benzin/Autogas (LPG) (60 HK)

        Støddæmper til FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A) Benzin (97 HK)

        Støddæmper til FIAT PUNTO (188) 1.2 Bipower (188BXA1A) Benzin/Ethanol (60 HK)

Udskiftning: fjederben – Fiat Punto 188. Værktøjer du kunne få brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №17

                        Kombinationsnøgle №27

                        HEX bit nr. H6

                        Skruenøgle nr.12

                        Skruenøgle nr.15

                        Skruenøgle nr.17

                        Skruenøgle nr.19

                        Hjul slag topnøgle №19

                        Skraldenøgle

                        Skraldehåndtag

                        Gevindskær

                        Koben

                        Hydraulisk kompressor

                        Hydraulisk gearkasse donkraft

                        Skærmbeskytter

                        Hjulstøtte

Køb værktøj

Udskiftning: fjederben – Fiat Punto 188. AUTODOC anbefaler:

Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Fiat Punto 188 – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 4

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug HEX nr. H6. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 5

Sikre hjulene med klodser.
Trin 6

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 7

Hæv bilen i for og sikre den på støtter.
Trin 8

Løsen hjulboltene.

Udskiftning: fjederben – Fiat Punto 188. Råd:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 9

Fjern hjulet.
Trin 10

Rengør befæstigelser der forbinder bremseslange med fjederben. Brug en stålbørste. Brug WD-40 spray.
Trin 11

Tag bremseslangens holder af støddæmperens stiver. Brug en topnøgle №12. Brug en skraldenøgle.
Trin 12

Frigør bremseslangen fra fjederbenet.
Trin 13

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 14

Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en topnøgle №17. Brug en vridenøgle.
Trin 15

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 16

Fjern befæstigelsesboltene. Brug et koben.
Trin 17

Tag styrekuglen af støddæmperens stiver. Brug et koben.
Trin 18

Skru tårnlejet af stiverens besalg. Brug en topnøgle №19.

AUTODOC anbefaler:
Fiat Punto 188 – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 19

Fjern affjedringsstiveren.
Trin 20

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjederben – Fiat Punto 188. AUTODOC eksperter anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 21

Tryk fjederen sammen.
Trin 22

Fjern møtrikken på stiverens stempelstang. Brug HEX nr. H6. Brug en kombinøgle № 27. Brug en skraldenøgle.
Trin 23

Fjern tårnlejets beslag.
Trin 24

Frigør spolefjederen.
Trin 25

Fjern fjedren.
Trin 26

Fjern støvhætten og bumpstopperen fra støddæmperen.

Udskiftning: fjederben – Fiat Punto 188. Råd fra AUTODOC:
Tjek omhyggeligt støddæmperens beslag, støvsko og bumpstopper. Udskift dem om nødvendigt.
Trin 27

Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.

Udskiftning: fjederben – Fiat Punto 188. Fagfolk anbefaler:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 28

Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 29

Monter fjederen på støddæmperen.
Trin 30

Tryk fjederen sammen.
Trin 31

Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 32

Installer fjederbenets øverste leje beslag.
Trin 33

Stram støddæmperstiverens plejlstangs møtrik. Brug HEX nr. H6. Brug en kombinøgle № 27. Brug en momentnøgle. Stram den til 59 Nm moment.

Udskiftning: fjederben – Fiat Punto 188. AUTODOC anbefaler:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 34

Dekomprimer fjederen.
Trin 35

Fjern det samlede fjederben.
Trin 36

Monter støddæmperstiveren i hjulkassen.
Trin 37

Skru tårnlejet af stiverens beslag. Spænd den ikke til.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. Fiat Punto 188
Trin 38

Behandle fjederbenets befæstigelse på stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 39

Sæt støddæmperens stiver fast på styrekuglen.
Trin 40

Installer fastgørelsesboltene.
Trin 41

Fjern støtten fra under styrekuglen.

AUTODOC anbefaler:
Fiat Punto 188 – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 42

Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en topnøgle №15. Brug en kombinøgle №17.
Trin 43

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №15. Brug en kombinøgle №17. Brug en momentnøgle. Stram den til 75 Nm moment.
Trin 44

Fastgør bremseslangen til stiveren.
Trin 45

Stram bremseslange fastgørelsen. Brug en topnøgle №12. Brug en skraldenøgle.
Trin 46

Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 47

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 48

Rengør bremseskivens overflade. Brug bremserens. Udskiftning: fjederben – Fiat Punto 188. AUTODOC eksperter anbefaler: Efter påførsel af spray, vent få minutter.
Trin 49

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Fiat Punto 188
Trin 50

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 51

Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 86 Nm moment.
Trin 52

Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №19. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 59 Nm moment.
Trin 53

Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 54

Fjern donkraft og klodser.
Trin 55

Fjern kofanger beskyttelsesdækkenet.
Trin 56

Luk motorhjelmen.
