Vigtigt!

Denne udskiftningsprocedure kan bruges til:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4 … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

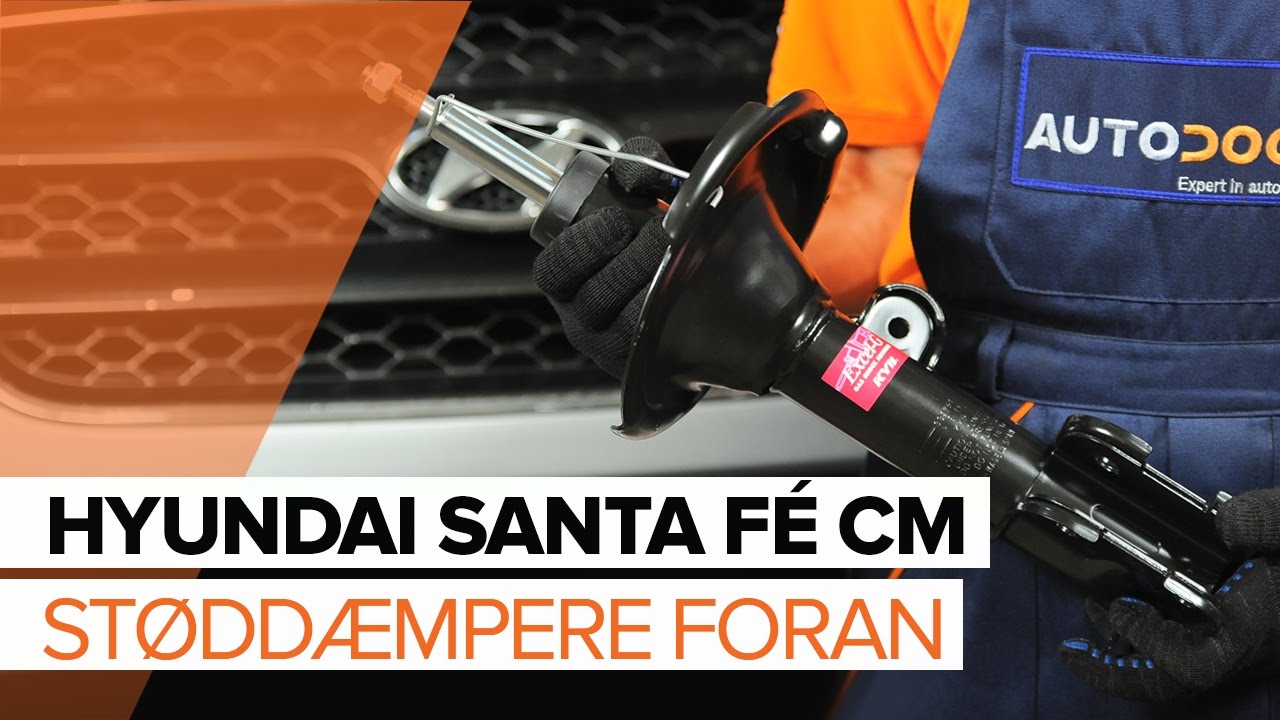

Sådan udskifter du støddæmpere foran på HYUNDAI SANTA FÉ CM [GUIDE]

Udskift fjederben for - Hyundai Santa Fe CM | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Støddæmper til SANTA FÉ II (CM) og andre HYUNDAI modeller

Støddæmper

Fjederben

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.7 4x4 Benzin (170 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.7 Benzin (170 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.2 CRDi Diesel (139 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4 Diesel (139 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS Benzin (189 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4 Benzin (189 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS Diesel (150 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4 Diesel (150 HK)

        Støddæmper til HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4 Diesel (155 HK)

Udskiftning: fjederben – Hyundai Santa Fe CM. Værktøjer du kunne få brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Skraldehåndtag

                        Kombinationsnøgle №19

                        Skruenøgle nr.14

                        Skruenøgle nr.17

                        Skruenøgle nr.19

                        Hjul slag topnøgle №21

                        Skraldenøgle

                        Hydraulisk kompressor

                        Skærmbeskytter

                        Hjulstøtte

Køb værktøj

Udskiftning: fjederben – Hyundai Santa Fe CM. AUTODOC eksperter anbefaler:

Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Hyundai Santa Fe CM – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #21.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Hyundai Santa Fe CM
Trin 5

Fjern hjulet.
Trin 6

Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en topnøgle №17. Brug en skraldenøgle.
Trin 8

Fjern stabilisator stangen.

Trin 9

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 10.1

Skru befæstigelserne af der forbinder fjederbenet med styrespindlen.

Trin 10.2

Brug en kombinøgle № 19. Brug en topnøgle №17. Brug en skraldenøgle.
Trin 11

Tag ABS sensorens ledninger af.
Trin 12

Fjern befæstigelsesboltene.
Trin 13

Tag styrekuglen af støddæmperens stiver.
Trin 14

Sænk bilen.
Trin 15

Åbn motorhjelmen.
Trin 16

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 17

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.

Trin 18

Skru de øverste befæstigelser på fjederbenet af. Brug en topnøgle №14. Brug en skraldenøgle.

AUTODOC anbefaler:
Hyundai Santa Fe CM – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 19

Fjern affjedringsstiveren.
Trin 20

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjederben – Hyundai Santa Fe CM. Råd fra AUTODOC eksperter:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 21

Tryk fjederen sammen.
Trin 22

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.

Trin 23

Fjern møtrikken på stiverens stempelstang. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 24

Fjern tårnlejets beslag.
Trin 25

Frigør spolefjederen.
Trin 26

Fjern fjedren.
Trin 27

Fjern støvhætten og bumpstopperen fra støddæmperen.

AUTODOC anbefaler:
Udskiftning: fjederben – Hyundai Santa Fe CM. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 28

Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.

Udskiftning: fjederben – Hyundai Santa Fe CM. Råd fra AUTODOC eksperter:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 29

Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 30

Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 31

Monter fjedren.
Trin 32

Tryk fjederen sammen.
Trin 33

Installer fjederbenets øverste leje beslag.
Trin 34

Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №19. Brug en momentnøgle. Stram den til 64 Nm moment.

Udskiftning: fjederben – Hyundai Santa Fe CM. AUTODOC eksperter anbefaler:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 35

Dekomprimer fjederen.

Trin 36

Behandel fjederbenets stang. Brug kobberfedt.
Trin 37

Fjern det samlede fjederben.
Trin 38

Monter støddæmperstiveren i hjulkassen.
Trin 39

Fastgør øverste befæstigelse af fjederbenene.

AUTODOC anbefaler:
Hyundai Santa Fe CM – For at undgå skade, hold på fjederbenet mens befæstigelses boltene strammes.
Trin 40

Stram de øvre befæstigelser til fjedrebenet. Brug en topnøgle №14. Brug en momentnøgle. Stram den til 45 Nm moment.
Trin 41

Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 42

Fjern kofanger beskyttelsesdækkenet.

Trin 43

Luk motorhjelmen.
Trin 44

Hæv bilen i for og sikre den på støtter.
Trin 45

Sæt støddæmperens stiver fast på styrekuglen.
Trin 46

Installer fastgørelsesboltene.

Trin 47

Forbind ABS-sensorens lednigner.
Trin 48

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en kombinøgle № 19. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 152 Nm moment.
Trin 49

Monter den tværgående stabilisatorforbindelse.

Trin 50

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 51

Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 52

Rens hjulets montagesæde. Brug en stålbørste.

Trin 53

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 54

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjederben – Hyundai Santa Fe CM. Efter påførsel af sprayen, vent nogle få minutter.
Trin 55

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Hyundai Santa Fe CM
Trin 56

Skru hjulboltene til. Brug hjul slagnøgle #21.
Trin 57

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #21. Brug en momentnøgle. Stram den til 108 Nm moment.
Trin 58

Fjern donkraft og klodser.
