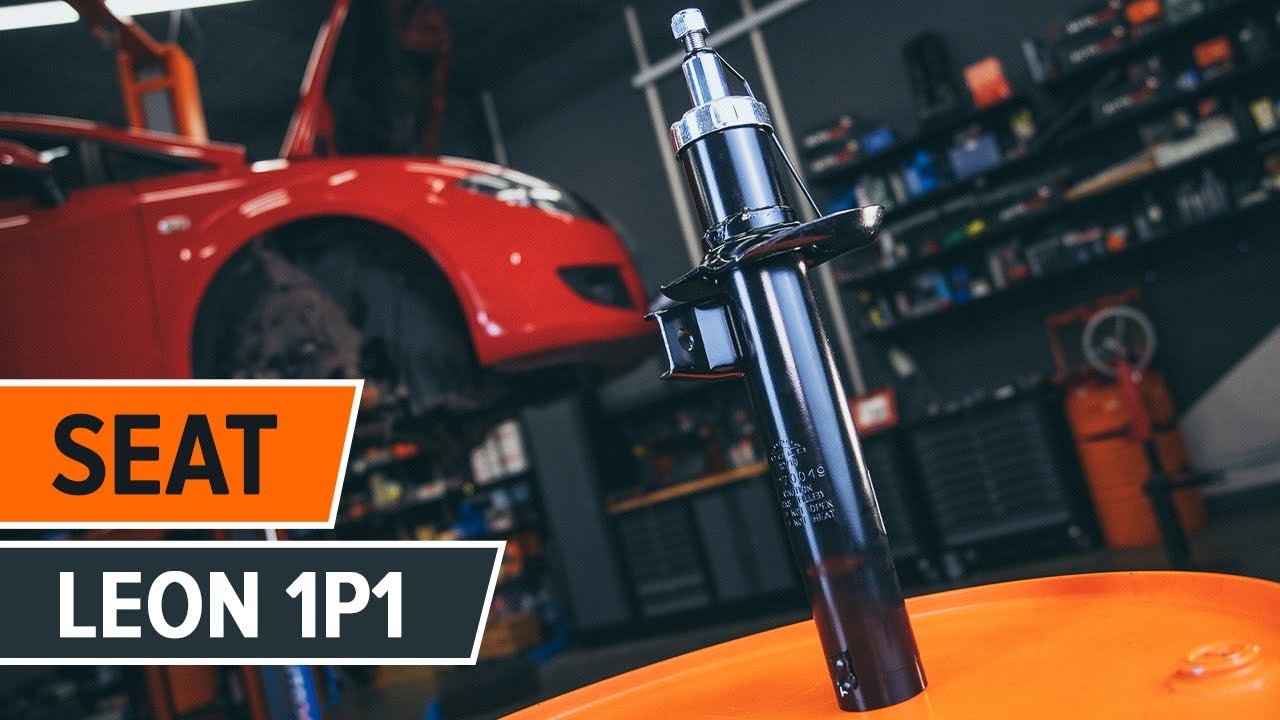

Udskiftning: fjederben – Seat Leon 1P1. AUTODOC eksperter anbefaler:
Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Seat Leon 1P1 – skal foretages når motoren er slukket.
Udfør udskiftning i følgende rækkefølge:
Trin 1
Åbn motorhjelmen.
Trin 2
Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3
Rengør plastikpanelets fastgørelser. Brug en stålbørste. Brug WD-40 spray.
Trin 4
Skru plastikpanelets fastgørelser af. Brug Torx T30. Brug en skraldenøgle.
Trin 5
Fjern gummibåndet.
Trin 6
Fjern plastikpanelet.
Trin 7
Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 8
Løsen de øvre befæstigelser på fjederbenet. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 9
Sikre hjulene med klodser.
Trin 10
Løsne fastgørelsen til drivakslen. Brug 12-kantet topnøgle nr. 24. Brug en vridenøgle.
Trin 11
Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 12
Hæv bilen.
Udskiftning: fjederben – Seat Leon 1P1. Fagfolk anbefaler:
Hvis du bruger en donkraft, vær da sikker på at den står på en flad overflade uden ujævnheder.Bilen skal også sikres ved hjælp af støttebukke.
Trin 13
Løsen hjulboltene.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Seat Leon 1P1
Trin 14
Fjern hjulet.
Trin 15
Rengør befæstigelsen der forbinder krængningsstabilisatoren med fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 16
Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en kombinøgle № 18. Brug XZN #6. Brug en skraldenøgle.
Trin 17
Fjern stabilisator stangen.
Trin 18
Tag ABS sensorens ledninger af.
Trin 19
Rengør befæstigelsen der forbinder bremseslangebeslaget med støddæmperen. Brug en stålbørste. Brug WD-40 spray.
Trin 20
Skru befæstigelsen der forbinder beslaget til bremseslangen med fjederbenet af. Brug en kombinøgle № 10.
Trin 21
Tag beslaget til bremseslangen af.
Trin 22
Rengør den nedre befæstigelse der forbinder fjederbenet med styrespindlen. Brug en stålbørste. Brug WD-40 spray.
Trin 23
Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en topnøgle №18. Brug XZN #14. Brug en skraldenøgle.
AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene løsnes. Seat Leon 1P1
Trin 24
Fjern befæstigelsesbolten.
Trin 25
Rengør befæstigelses forbindelsen fra styrekuglen til ophængets bærearm. Brug en stålbørste. Brug WD-40 spray.
Trin 26
Skru befæstigelserne af der forbinder kugleleddet med bærearmen. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 27
Løsen kugleleddet fra bærearmen.
Trin 28
Løsne fastgørelsen der forbinder styrestangen med hjulnavet.
Trin 29
Fjern befæstigelsesbolten.
Trin 30
Frigør drivakslen fra styreskuglen.
Udskiftning: fjederben – Seat Leon 1P1. Råd:
Vær sikker på at drivakslen ikke er ubelastet (når bilen er hævet).
Trin 31
Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 32
Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug særlige skiftenøgler for at fjerne støddæmperen.
Trin 33
Tag styrekuglen af støddæmperens stiver.
Trin 34
Skru de øverste befæstigelser på fjederbenet af.
AUTODOC anbefaler:
Seat Leon 1P1 – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 35
Fjern affjedringsstiveren.
Trin 36
Isæt fjederbenet i fjederklemme værktøjet.
AUTODOC anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 37
Tryk fjederen sammen.
Trin 38
Rengør støddæmperens stang. Brug en stålbørste. Brug WD-40 spray.
Trin 39
Fjern møtrikken på stiverens stempelstang. Brug en 21mm fjederben møtrik topnøgle. Brug HEX nr. H7. Brug en skraldenøgle.
Trin 40
Fjern det øvre fjederbenbeslag sammen med gennemslagsstoppet.
Trin 41
Frigør spolefjederen.
Trin 42
Fjern fjedren.
Trin 43
Fjern støvmanchetten.
AUTODOC anbefaler:
Udskiftning: fjederben – Seat Leon 1P1. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 44
Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.
Trin 45
Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
AUTODOC anbefaler:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 46
Monter fjederen på støddæmperen.
Trin 47
Tryk fjederen sammen.
Trin 48
Montér støvmanchetten.
Trin 49
Montér det øvre fjederbenbeslag sammen med gennemslagsstoppet.
Trin 50
Stram støddæmperstiverens plejlstangs møtrik. Brug en 21mm fjederben møtrik topnøgle. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 60 Nm moment.
Udskiftning: fjederben – Seat Leon 1P1. Råd:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 51
Dekomprimer fjederen.
Trin 52
Behandel fjederbenets stang. Brug kobberfedt.
Trin 53
Fjern det samlede fjederben.
Trin 54
Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 55
Rengør rillerne på drivakslens CV samling. Brug en stålbørste. Brug WD-40 spray.
Trin 56
Behandel rillerne af drivakslens kugleled. Brug kobberfedt.
Trin 57
Rengør kugleleddets montagesæde. Brug en stålbørste. Brug WD-40 spray.
Trin 58
Rens støddæmperens monteringssæder på styreknoglen. Rengør drivakslens monteringssæde. Brug en stålbørste. Brug WD-40 spray.
Trin 59
Monter støddæmperstiveren i hjulkassen.
Trin 60
Fastgør øverste befæstigelse af fjederbenene. Spænd den ikke til.
AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. Seat Leon 1P1
Trin 61
Sæt støddæmperens stiver fast på styrekuglen.
Trin 62
Installer fasgørelsesbolt.
Trin 63
Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en topnøgle №18. Brug XZN #14. Brug en skraldenøgle.
Trin 64
Fjern støtten fra under styrekuglen.
AUTODOC anbefaler:
Udskiftning: fjederben – Seat Leon 1P1. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 65
Monter kardanaksel.
Trin 66
Installer og spænd boltene på kardanaksel. Brug 12-kantet topnøgle nr. 24. Brug en skraldenøgle.
Trin 67
Fastgør styrekuglen til bærearmen.
Trin 68
Stram fastgørelserne der forbinder kugleledet med ophængsarmen. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 69
Monter den tværgående stabilisatorforbindelse.
Trin 70
Spænd stabiliseringsstiverens fastgørelse til. Brug en topnøgle №18. Brug XZN #6. Brug en skraldenøgle.
Trin 71
Stram de nedre befæstigelser af fjederbenet. Brug en topnøgle №18. Brug XZN #14. Brug en momentnøgle. Stram den til 70 Nm moment.+90°
Trin 72
Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en topnøgle №18. Brug XZN #6. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 73
Stram befæstigelserne til der forbinder kugleleddet med bærearmen. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 60 Nm moment.
Trin 74
Rengør bremseslange beslagets befæstigelse. Brug en stålbørste. Brug WD-40 spray.
Trin 75
Monter beslaget til bremseslangen.
Trin 76
Stram befæstigelsen der forbinder beslaget til bremseslangen med fjederbenet. Brug en kombinøgle № 10.
Trin 77
Stram skruerne til bremseslangens beslag på stiveren. Brug en topnøgle №10. Brug en momentnøgle. Stram den til 12 Nm moment.
Trin 78
Forbind ABS-sensorens lednigner.
Trin 79
Rens hjulets montagesæde. Brug en stålbørste.
Trin 80
Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug keramisk fedt.
Trin 81
Rengør bremseskivens overflade. Brug bremserens.
AUTODOC anbefaler:
Udskiftning: fjederben – Seat Leon 1P1. Efter påførsel af sprayen, vent nogle få minutter.
Trin 82
Installer hjulet.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Seat Leon 1P1
Trin 83
Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 84
Sænk bilen.
Trin 85
Spænd forbindelsesboltene mellem kardanaksel og hjulnav. Brug 12-kantet topnøgle nr. 24. Brug en momentnøgle. Stram den til 70 Nm moment.+90°
Trin 86
Stram hjulboltene, på kryds og tværs mønster. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 87
Fjern donkraft og klodser.
Trin 88
Stram de øvre befæstigelser til fjedrebenet. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 15 Nm moment.+90°
Trin 89
Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 90
Montér plastikpanelet.
Trin 91
Skru plastikpanelets fastgørelser på. Brug Torx T30. Brug en skraldenøgle.
Trin 92
Stram kunststofpanelets fastgørelser. Brug Torx T30. Brug en momentnøgle. Stram den til 8 Nm moment.
Trin 93
Påsæt gummibåndet.
Trin 94
Fjern kofanger beskyttelsesdækkenet.
Trin 95
Luk motorhjelmen.
