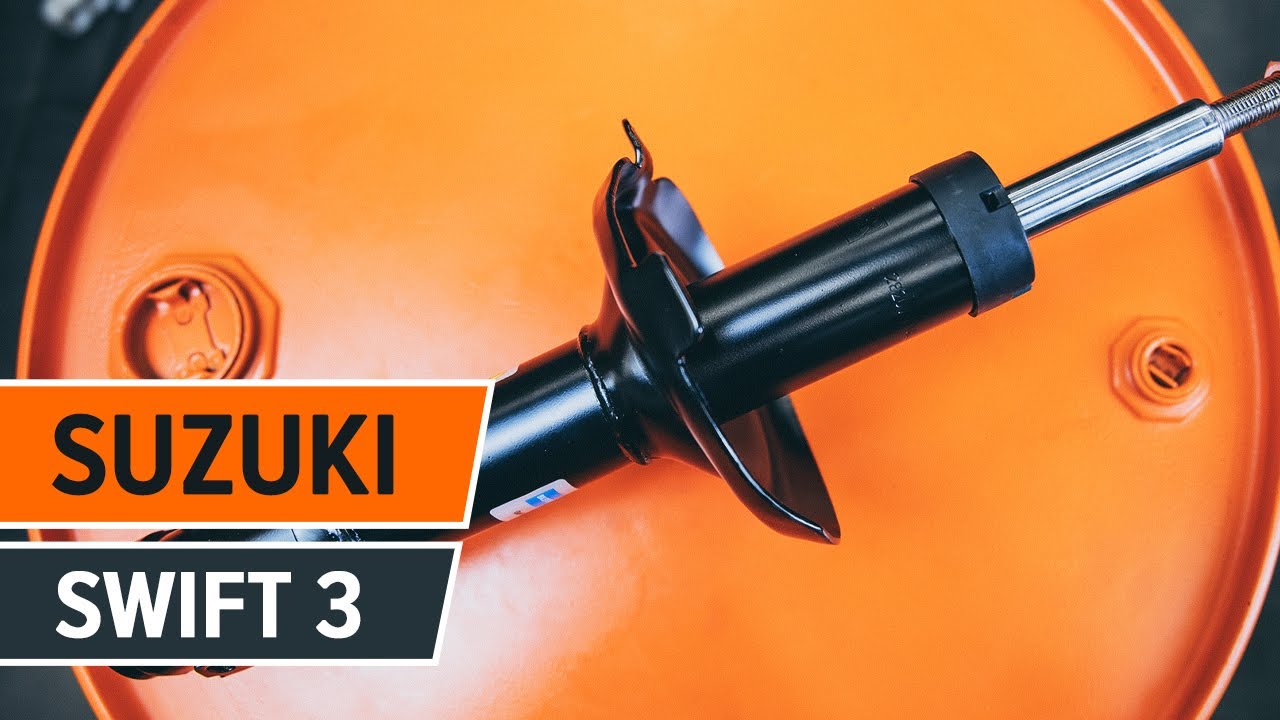

How to change shock absorbers on a SUZUKI SWIFT 3 – problem-solving [TUTORIAL AUTODOC]

Udskift fjederben for - Suzuki Swift MK3 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Støddæmper til SWIFT III (MZ, EZ) og andre SUZUKI modeller

Alternative produkter

Støddæmper

854S0544 RIDEX Støddæmper

364,62 DKK

Butik

G7273 MONROE Støddæmper

368,32 DKK

Butik

AG8027MT Magnum Technology Støddæmper

382,50 DKK

Butik

G7342 MONROE Støddæmper

391,60 DKK

Butik

354720070100 MAGNETI MARELLI Støddæmper

462,57 DKK

Butik

333408 KYB Støddæmper

645,50 DKK

Butik

22-166739 BILSTEIN Støddæmper

770,56 DKK

Butik

8750-1092R KONI Støddæmper

845,69 DKK

Butik

313 659 SACHS Støddæmper

1102,66 DKK

Butik

8741-1507RSPORT KONI Støddæmper

1842,58 DKK

Butik

Udskiftning: fjederben – Suzuki Swift MK3. Værktøjer du kunne få brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Skruenøgle nr.12

                      Skruenøgle nr.15

                      Skruenøgle nr.21

                      Kombinationsnøgle №16

                      Kombinationsnøgle №17

                      Kombinationsnøgle №18

                      HEX bit nr. H6

                      Hjul slag topnøgle №21

                      Skraldenøgle

                      Skraldehåndtag

                      Hydraulisk kompressor

                      Flad Skruetrækker

                      Panelclip tang

                      Skærmbeskytter

                      Hjulstøtte

Køb værktøj

Udskiftning: fjederben – Suzuki Swift MK3. AUTODOC eksperter anbefaler:

Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – Suzuki Swift MK3 – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #21.
Trin 3

Hæv bilen i for og sikre den på støtter.

Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene løsnes. Suzuki Swift MK3
Trin 5

Fjern hjulet.
Trin 6

Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en kombinøgle № 16. Brug en topnøgle №15. Brug en skraldenøgle.
Trin 8

Fjern stabilisator stangen.
Trin 9

Rengør befæstigelsen på beslaget der forbinder bremseslangen med fjederbenet. Brug en stålbørste. Brug WD-40 spray.

Trin 10

Skru skruerne til bremseslangens beslag af stiveren. Brug en topnøgle №12. Brug en skraldenøgle.
Trin 11

Fjern beslaget fra støddæmperstiveren.

Trin 12

Tag ABS sensorens ledninger af. Brug en skruetrækker med lige kærv.
Trin 13

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 14

Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en kombinøgle № 17. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 15

Fjern befæstigelsesboltene (2 styk).

Trin 16

Tag styrekuglen af støddæmperens stiver.
Trin 17

Sænk bilen.
Trin 18

Åbn motorhjelmen.
Trin 19

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.

Trin 20

Fjern clipsen fra plastik vindskjoldet. Brug et panelclip værktøj.
Trin 21

Fjern torpedopladen i højre side.
Trin 22

Fjern beskyttelseshætten på støddæmperfæstet.
Trin 23

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.

Trin 24

Skru tårnlejet af stiverens besalg. Brug en kombinøgle № 18. Brug HEX nr. H6. Brug en skraldenøgle.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene løsnes. Suzuki Swift MK3
Trin 25

Fjern affjedringsstiveren.
Trin 26

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjederben – Suzuki Swift MK3. Fagfolk anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 27

Tryk fjederen sammen.
Trin 28

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.

Trin 29

Fjern møtrikken på stiverens stempelstang. Brug en kombinøgle № 17. Brug HEX nr. H6. Brug en skraldenøgle.
Trin 30

Fjern tårnlejets beslag.
Trin 31

Frigør spolefjederen.

Trin 32

Fjern fjedren.
Trin 33

Fjern støvhætten og bumpstopperen fra støddæmperen.

Trin 34

Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.

AUTODOC anbefaler:
Udskiftning: fjederben – Suzuki Swift MK3. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 35

Monter støvhætten og stopklodsen på den nye støddæmper.

Trin 36

Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 37

Monter fjederen på støddæmperen.
Trin 38

Tryk fjederen sammen.
Trin 39

Installer fjederbenets øverste leje beslag.
Trin 40

Stram støddæmperstiverens plejlstangs møtrik. Brug en kombinøgle № 17. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 50 Nm moment.

Udskiftning: fjederben – Suzuki Swift MK3. Råd:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 41

Dekomprimer fjederen.
Trin 42

Fjern det samlede fjederben.
Trin 43

Monter støddæmperstiveren i hjulkassen.
Trin 44

Skru tårnlejet af stiverens beslag.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. Suzuki Swift MK3
Trin 45

Stram den øvre møtrik på støddæmperens topbeslag. Brug en kombinøgle № 18. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 50 Nm moment.
Trin 46

Monter beskyttelseshætten på støddæmperfæstet.
Trin 47

Installer og sikre torpedopladen i højre side.
Trin 48

Påsæt befæstigelsen til vinduesvisker plastik grillen.
Trin 49

Fjern kofanger beskyttelsesdækkenet.

Trin 50

Luk motorhjelmen.
Trin 51

Hæv bilen i for og sikre den på støtter.
Trin 52

Sæt støddæmperens stiver fast på styrekuglen.

Trin 53

Installer fastgørelsesboltene (2 styk).

Trin 54

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en kombinøgle № 17. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 55

Monter beslaget på støddæmperstiveren.
Trin 56

Stram skruerne til bremseslangens beslag på stiveren. Brug en topnøgle №12. Brug en skraldenøgle.
Trin 57

Forbind ABS-sensorens lednigner.
Trin 58

Monter den tværgående stabilisatorforbindelse.

Trin 59

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en kombinøgle № 16. Brug en topnøgle №15. Brug en momentnøgle. Stram den til 50 Nm moment.
Trin 60

Behandel fjederbenets befæstigelser. Behandle alle samlinger af krængningsstabilisatoren. Brug kobberfedt.

Trin 61

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 62

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjederben – Suzuki Swift MK3. Efter påførsel af sprayen, vent nogle få minutter.
Trin 63

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Suzuki Swift MK3
Trin 64

Skru hjulboltene til. Brug hjul slagnøgle #21.
Trin 65

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #21. Brug en momentnøgle. Stram den til 85 Nm moment.
Trin 66

Fjern donkraft og klodser.
