Vigtigt!
Denne udskiftningsprocedure kan bruges til:
VOLVO V70 II (285) T5,
VOLVO V70 II (285) 2.4 T,
VOLVO V70 II (285) 2.5 TDI,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) 2.4 Bifuel (CNG),
VOLVO V70 II (285) 2.4 T AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) R 2,5 T AWD,
VOLVO V70 II (285) 2.5 T AWD,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.5 T,
VOLVO V70 II (285) T5,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) 2.3,
VOLVO V70 II (285) 2.4 Bifuel (LPG)
…
Se mere
Trinene kan variere lettere afhængig af bilens udformning.

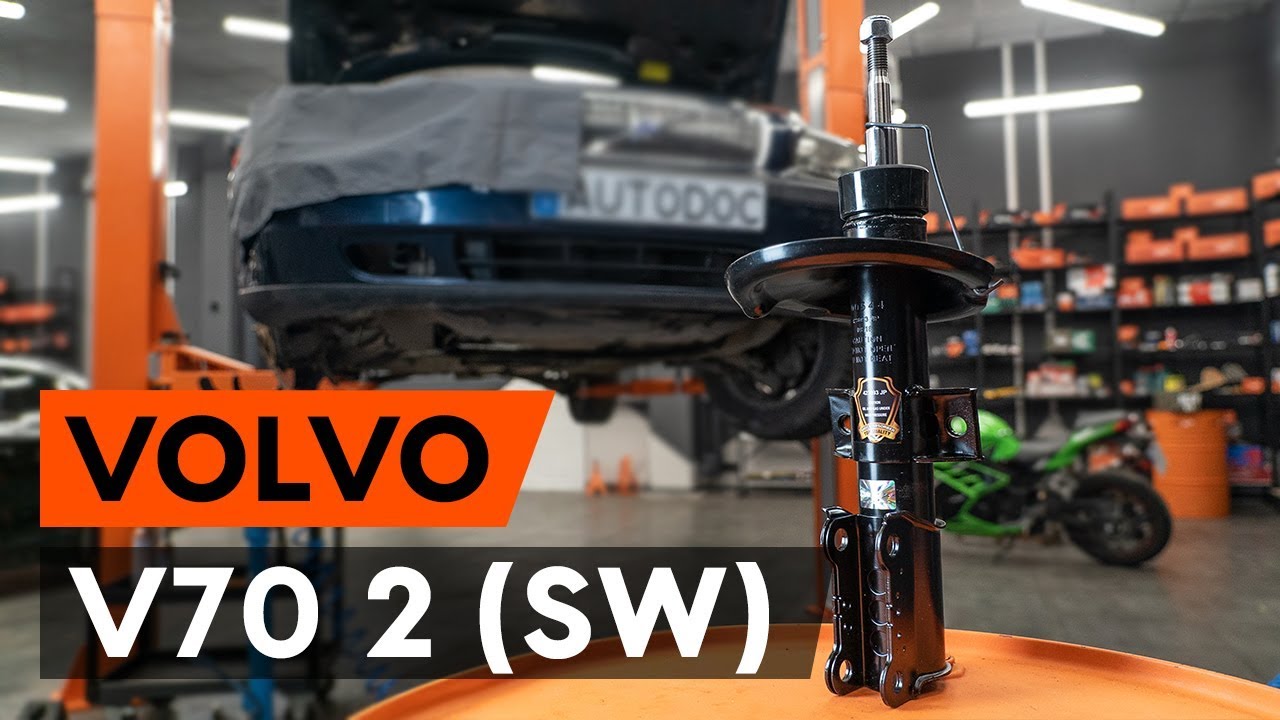

Hvordan udskiftes forreste fjederben on VOLVO V70 2 (SW) [GUIDE AUTODOC]
Alle delene du får brug for og selv kan udskifte – Støddæmper til V70 II (285) og andre VOLVO modeller
Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Alt arbejde bør udføres når motoren er slukket.
Udskiftning: fjederben – Volvo V70 SW. Anbefalet rækkefølge af trin:
Trin 1
Åbn motorhjelmen.
Trin 2
Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3
Rens befæstigelse til fjederbenet øverst. Brug WD-40 spray.
Trin 4
Løsen den øvre befæstigelse til fjedrebens ophænget. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 5
Sikre hjulene med klodser.
Trin 6
Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 7
Hæv bilen i for og sikre den på støtter.
Trin 8
Løsen hjulboltene.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Volvo V70 SW
Trin 9
Fjern hjulet.
Trin 10
Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 11
Skru møtrikken af og fjern stabilisatorstangen fra fjederbenet. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 12
Tag ABS-sensorkablets fastgørelse af stiveren. Brug et koben.
Trin 13
Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 14
Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en kombinøgle № 18. Brug en topnøgle №21. Brug en skraldenøgle. Brug en vridenøgle.
Trin 15
Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 16
Fjern befæstigelsesboltene.
Trin 17
Tag styrekuglen af støddæmperens stiver.
Trin 18
Skru tårnlejet af stiverens besalg.
AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene løsnes. Volvo V70 SW
Trin 19
Fjern affjedringsstiveren.
Trin 20
Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 21
Tryk fjederen sammen.
Trin 22
Fjern fjederbenets montagedæksel. Brug et koben.
Trin 23
Behandel fjederbenets stang. Brug WD-40 spray.
Trin 24
Fjern møtrikken på stiverens stempelstang. Brug HEX nr. H6. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 25
Skru befæstigelsen af til fjederben beslaget. Brug HEX nr. H6. Brug en skraldenøgle. Brug vandpumpe tænger.
Trin 26
Fjern tårnlejets beslag.
Trin 27
Frigør spolefjederen.
Trin 28
Fjern fjedren.
Trin 29
Fjern støvhætten og bumpstopperen fra støddæmperen.
Udskiftning: fjederben – Volvo V70 SW. Råd fra AUTODOC:
Tjek omhyggeligt støddæmperens beslag, støvsko og bumpstopper. Udskift dem om nødvendigt.
Trin 30
Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.
Udskiftning: fjederben – Volvo V70 SW. Råd fra AUTODOC eksperter:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 31
Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 32
Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 33
Monter fjederen på støddæmperen.
Trin 34
Tryk fjederen sammen.
Trin 35
Installer fjederbenets øverste leje beslag.
Trin 36
Skru befæstigelsen ind til fjederben beslaget. Brug HEX nr. H6. Brug en skraldenøgle. Brug vandpumpe tænger.
Trin 37
Stram støddæmperstiverens plejlstangs møtrik. Brug HEX nr. H6. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 65 Nm moment.
Udskiftning: fjederben – Volvo V70 SW. Råd:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 38
Dekomprimer fjederen.
Trin 39
Fjern det samlede fjederben.
Trin 40
Monter støddæmperstiveren i hjulkassen.
Trin 41
Skru tårnlejet af stiverens beslag. Spænd den ikke til.
AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene strammes. Volvo V70 SW
Trin 42
Behandle fjederbenets befæstigelse på stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 43
Sæt støddæmperens stiver fast på styrekuglen.
Trin 44
Installer fastgørelsesboltene. Brug et koben.
Trin 45
Fjern støtten fra under styrekuglen.
AUTODOC anbefaler:
Udskiftning: fjederben – Volvo V70 SW. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 46
Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en kombinøgle № 18. Brug en topnøgle №21. Brug en skraldenøgle. Brug en vridenøgle.
Trin 47
Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en kombinøgle № 18. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 105 Nm moment.+60°
AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 48
Monter den tværgående stabilisatorforbindelse.
Trin 49
Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 50 Nm moment.
Trin 50
Forbind ABS-sensorkablets fastgørelse til stiveren.
Trin 51
Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 52
Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 25 Nm moment.
Trin 53
Behandel fjederbenets befæstigelser. Behandel fjederbenets stang. Brug kobberfedt.
Trin 54
Påsæt fjederbenets montagedæksel.
Trin 55
Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 56
Rengør bremseskivens overflade. Brug bremserens.
AUTODOC anbefaler:
Udskiftning: fjederben – Volvo V70 SW. Efter påførsel af sprayen, vent nogle få minutter.
Trin 57
Installer hjulet.
AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene strammes. Volvo V70 SW
Trin 58
Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 59
Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 140 Nm moment.
Trin 60
Fjern donkraft og klodser.
Trin 61
Fjern kofanger beskyttelsesdækkenet.
Trin 62
Luk motorhjelmen.
