Vigtigt!

Denne udskiftningsprocedure kan bruges til:
TOYOTA PRIUS hatchback (NHW20_) 1.5 Hybrid (NHW20_) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

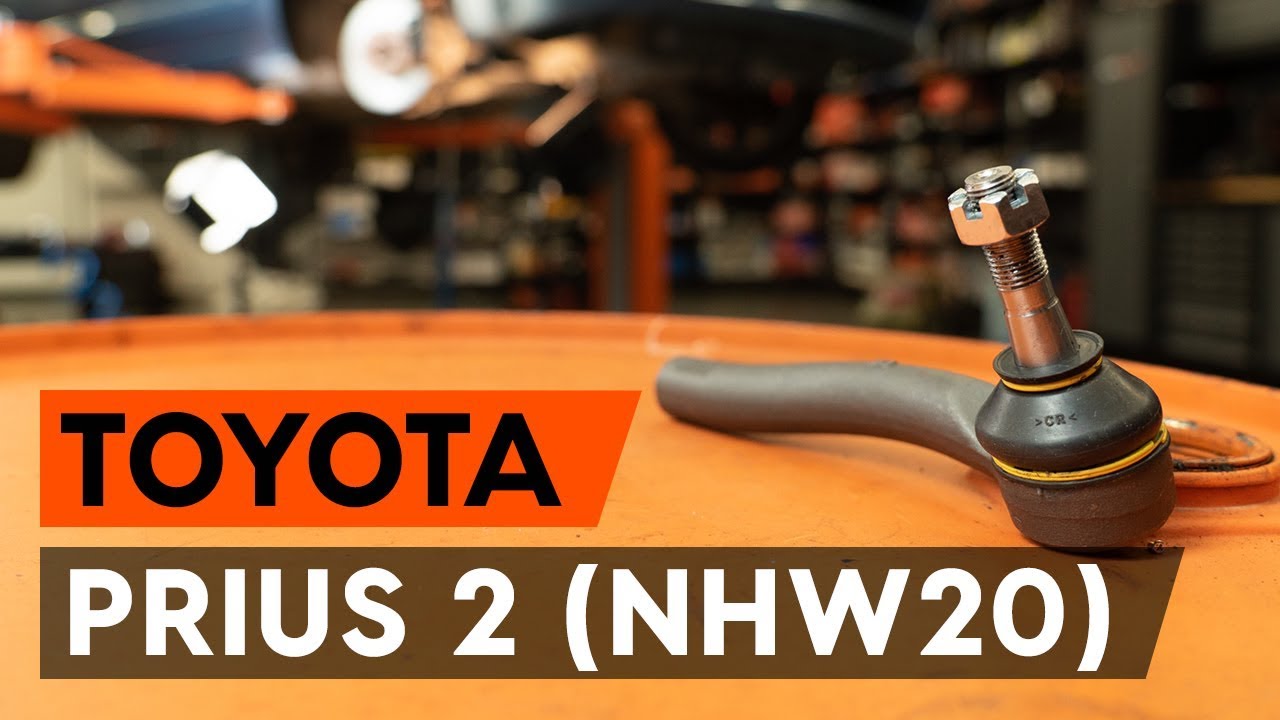

Hvordan udskiftes styreledene on TOYOTA PRIUS 2 (NHW20) [GUIDE AUTODOC]

Udskift styrekugle - Toyota Prius 2 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Styrekugle til PRIUS hatchback (NHW20_) og andre TOYOTA modeller

Styrekugle

Styrekugle til Prius II Liftback (XW20) Benzin/elektro (112 HK)

Udskiftning: styrekugle – Toyota Prius 2. Liste over de værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №19

                        Kombinationsnøgle №22

                        Skruenøgle nr.17

                        Hjul slag topnøgle №21

                        Skraldenøgle

                        Skraldehåndtag

                        Gevindskær

                        Vernier kaliber

                        Koben

                        Kugleledsaftrækker

                        Hjulstøtte

Køb værktøj

Udskiftning: styrekugle – Toyota Prius 2. Råd fra AUTODOC:

Udskift forbindelsesstænger parvis.
Udskiftningsproceduren er identisk for den højre og venstre forbindelsesstang.
Venligst bemærk: alt arbejde der udføres på bilen – Toyota Prius 2 – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #21.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

Udskiftning: styrekugle – Toyota Prius 2. AUTODOC anbefaler:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 5

Fjern hjulet.
Trin 6

Fjern splitten, der holder forbindelsesstangens enders beslag. Brug et koben.
Trin 7

Rengør befæstigelsen der forbinder forbindelsesstangen og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 8

Skru møtrikken af der fastgør enden til styrekuglen. Brug en topnøgle №17. Brug en vridenøgle.
Trin 9

Når du afmonterer, skal du markere eller måle den eksakte position for kugleleddet på sporingsstangen, eller tælle antallet af omgange du drejer, for at forhindre en efterfølgende dårlig sporing. Brug en skydelære.
Trin 10

Løsn låsemøtrikken der fastgør sproingsstangen ende til sporingsstangen. Brug en kombinøgle № 22.
Trin 11

Tag sporingsstangens ende af styrekuglen. Brug en lejeaftrækker.
Trin 12

SKru enden ud af sporingsstangen. Brug en kombinøgle № 19.
Trin 13

Rengør montagestedet til styrekuglen. Brug WD-40 spray.
Trin 14

Behandel gevind delen af forbindelsesstangen. Brug kobberfedt.
Trin 15

Skru en ny ende til forbindelsesstangen på.

Udskiftning: styrekugle – Toyota Prius 2. Råd fra AUTODOC:
Når du monterer styrekuglen skal du huske, at dreje samme antal omgange eller at efterlade samme længde gevind, som da du målte.
Trin 16

Forbind forbindelsesstangen til styrekuglen.
Trin 17

Skru befæstigelses møtrikken ind som forbinder styrekuglen med styrespindel. Brug en topnøgle №17. Brug en skraldenøgle.
Trin 18

Når du afmonterer, skal du markere eller måle den eksakte position for kugleleddet på sporingsstangen, eller tælle antallet af omgange du drejer, for at forhindre en efterfølgende dårlig sporing. Brug en skydelære.
Trin 19

Skru låsemøtrikken på styrekuglen. Brug en kombinøgle № 19. Brug en kombinøgle № 22.
Trin 20

Stram endens låsemøtrik med. Brug en kombinøgle № 19. Brug en kombinøgle № 22. Brug en momentnøgle. Stram den til 74 Nm moment.
Trin 21

Stram møtrikken der forbinder forbindelsesstangen og styrespindlen. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 49 Nm moment.
Trin 22

Monter splitten, der holder forbindelsesstangens enders beslag.
Trin 23

Behandel befæstigelsen der forbinder forbindelsesstangen og styrespindlen. Brug kobberfedt.
Trin 24

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 25

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: styrekugle – Toyota Prius 2. Efter påførsel af sprayen, vent nogle få minutter.
Trin 26

Installer hjulet.

Udskiftning: styrekugle – Toyota Prius 2. Råd:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 27

Skru hjulboltene til. Brug hjul slagnøgle #21.
Trin 28

Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 103 Nm moment.

Udskiftning: styrekugle – Toyota Prius 2. Fagfolk anbefaler:
Tjek og juster sporingen, hvis det er nødvendigt.
Trin 29

Fjern donkraft og klodser.
