Vigtigt!

Denne udskiftningsprocedure kan bruges til:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

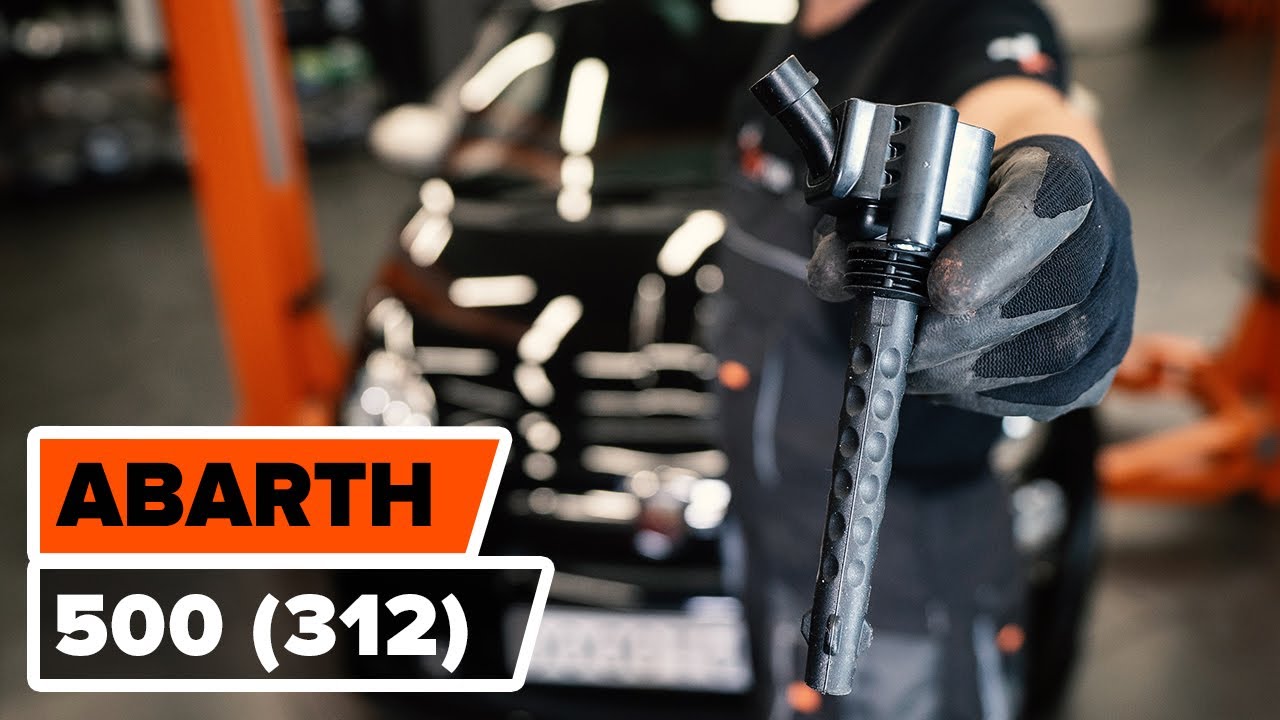

Hvordan udskiftes tennspole til ABARTH 500 (312) [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift tændspole - Abarth 595 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Tændspole til 500 / 595 / 695 Hatchback (312_) og andre ABARTH modeller

Tændspole

        Tændspole til 500 / 595 / 695 Hatchback (312) Benzin (180 HK)

        Tændspole til 500 / 595 / 695 Hatchback (312) Benzin (190 HK)

        Tændspole til 500 / 595 / 695 Hatchback (312) Benzin (160 HK)

        Tændspole til 500 / 595 / 695 Hatchback (312) Benzin (140 HK)

Udskiftning: tændspole – Abarth 595. Liste over de værktøjer du får brug for:

                        Højtemperatur anti-gribe smøremiddel

                        Skruenøgle nr.10

                        Skruenøgle nr.13

                        Skraldenøgle

                        Skraldehåndtag

                        Kombinationstænger

                        Flad skruetrækker

                        Mikrofiber håndklæde

                        Skærmbeskytter

Køb værktøj

Udskiftning: tændspole – Abarth 595. AUTODOC eksperter anbefaler:

Udskiftningsproceduren er den samme for alle tændrørene.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: tændspole – Abarth 595. Anbefalet rækkefølge af trin:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Frigør luftindsugningsslangens klemmer. Brug en skruetrækker med lige kærv.
Trin 4

Frigør krumtaphusets ventilationsslange klemmer. Brug en skruetrækker med lige kærv.
Trin 5

Skru fastgørelserne på motordækslet af. Brug en topnøgle №10. Brug en skraldenøgle.
Trin 6

Afbryd luftindsugningsrør fra luftfilterhuset.
Trin 7

Fjern motordækslet der forbindes til luftfilterhuset.
Trin 8

Afbryd krumtaphus ventilationsslange fra luftkanal.
Trin 9

Tildæk luftindsugningsslangen med et mikrofiber håndklæde for at undgå at støv og skidt kommer ind i systemet.
Trin 10

Skru krumtaphusets ventilationsslange befæstigelser af. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 11

Frigør plastik fastgørelserne til tændspole stikkene af. Brug lige kærv skruetrækkere (2 dele).
Trin 12

Frigør krumtaphusets ventilationsslange klemme fra fordeler ventilen. Brug en skruetrækker med lige kærv. Fjern krumtaphusets ventilationsslange.
Trin 13

Træk stikket ud fra knastakslens positionssensor.
Trin 14

Skru fastgørelserne til karosseriet (minus) ledning fra tændspolerne af. Brug en topnøgle №10.
Trin 15

Træk stikket ud fra tændspolerne.
Trin 16

Løft ledningen til tændspolerne en smule til side.
Trin 17

Skru tændspolens beslag af. Brug en topnøgle №10. Brug en skraldenøgle.
Trin 18

Tag tændspolen ud af tændrørsfordybning.

Udskiftning: tændspole – Abarth 595. AUTODOC anbefaler:
Husk sekvens trinene når tændspolen afmonteres.
Trin 19

Behandle tændspole spidsen. Brug højtemperatur modstandsdygtig fedt. Brug en skruetrækker med lige kærv.
Trin 20

Installer den nye tændspole til tændrørsfordybningen. Vær sikker på du hører et klik så den er fastlåst.
Trin 21

Stram tændspolens skruer. Brug en topnøgle №10. Brug en momentnøgle. Stram den til 8 Nm moment.
Trin 22

Sikre at ledningerne til tændspolerne er forsvarlig påsat.
Trin 23

Tilslut stikkene til tændspolerne.
Trin 24

Tilslut stikket til knastaksel positionssensor.
Trin 25

Stram til karosseriet (minus) ledning til tændspolerne. Brug en topnøgle №10.
Trin 26

Skru fastgørelserne til krumtaphusets ventilationsslange ind. Brug en topnøgle №13.
Trin 27

Fastgør krumtaphusets ventilationsslange til PCV ventil (positive krumtaphus ventilation). Installer klammen på krumtaphusets ventilationsslange. Brug kombinationstænger.
Trin 28

Fjern mikrofiber håndklædet fra luftindsugningsslangen.
Trin 29

Monter motordækslet og fastgør den.

Udskiftning: tændspole – Abarth 595. Fagfolk anbefaler:
Sikre at motordækslet er korrekt placeret. Det bør ikke forskydes i forhold til styreskruerne.Anvend ikke overdreven kraft ved installation af delen. Ellers kan du ødelægge fastgørelsen.
Trin 30

Forbind krumtaphusventilationsslangen til luftkanalen.
Trin 31

Skru fastgørelserne til motordækslet ind. Brug en topnøgle №10.
Trin 32

Forbind luftindsugningen til luftfilterhuset.
Trin 33

Fastgør klammen på luftindsugningsslangen. Brug kombinationstænger.
Trin 34

Fastgør klammen på krumtaphusets ventilationsslange. Brug kombinationstænger.
Trin 35

Fjern kofanger beskyttelsesdækkenet.
Trin 36

Tænd motoren og lad den køre i nogle minutter. Der er nødvendigt for at sikre at komponentet fungere korrekt.
Trin 37

Sluk motoren.

Trin 38

Luk motorhjelmen.
