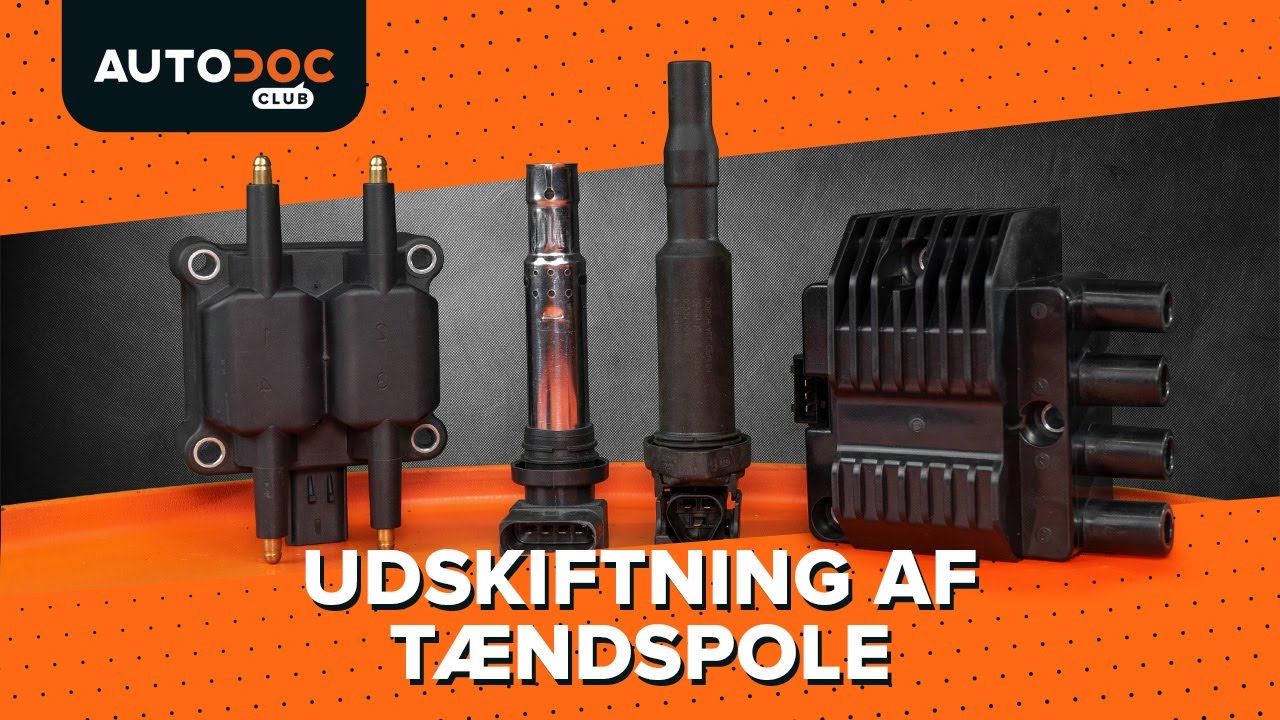

Hvordan udskiftes en tændspole [UNDERVISNINGSLEKTIONER AUTODOC]

Ting du kan få behov for:

                      en ny tændspole

                      et sæt passende værktøj

                      skraldehåndtag

                      koben

                      gevindsikring

                      elektrisk kontaktrensespray

Køb værktøj

Behovet for udskiftning indikeres af de følgende tegn:

problemer med at starte motoren
motoren kører hårdt
tab af motoreffekt

1.

Sluk motoren, sluk for tændingen, og vent indtil motoren er kølet helt af
2.

Fjern motorcoveret hvis det er nødvendigt

Hovedtyper indenfor tændspoler:
Spolepakke eller enkeltspole. Den leverer højspændingsstrøm til tændrørene på alle cylindre eller til strømfordelerenDirekte monterede tændspoler. Hver af disse er ansvarlig for driften af en bestemt cylinders tændrør
3.

Spolepakken er placeret øverst på motoren
4.

Højspændingskablerne går fra dén til tændrørerne
5.

Komponenten er normalt placeret i nærheden af tændrørene
6.

Lirk hætterne på højspændingskablerne fri og clips dem af
7.

Træk ledningerne til forskellige sider for at undgå at blande dem sammen når du geninstallerer dem
8.

Foretag markeringer på dækslerne for at indikere installationsrækkefølgen for højspændingskablerne

Vær forsigtig!
Forkert tilslutning af ledningerne medfører, at motoren ikke fungerer korrekt eller slet ikke starter
9.

På nogle tændingsspoler er terminalerne fabriksnummereret for at gøre installationen let
10.

Undersøg omhyggeligt tændspolens tilslutningsspecifikationer, udførelse og fastgørelseselementer
11.

Hvis der er en lås på det elektriske stik, skal du klipse den af
12.

Skru fastgørelseselementerne af og fjern delen
13.

Kontroller højspændingskablerne for skader og korrosion på stikkene
14.

Montér en ny tændspole i monteringssædet
15.

Spænd fastgørelseselementerne med en momentnøgle med det moment der anbefales producenten

AUTODOC anbefaler:
Rengør og behandl om nødvendigt tændspolens stik
16.

Fastgør elstikket til tændspolen
17.

Forbind højspændingskablerne i den korrekte rækkefølge
18.

Kontroller, at installationen er korrekt udført, og prøv derefter at starte motoren
19.

Husk at tjekke at tændrørene er i god stand og udskift dem om nødvendigt, når du installerer en ny tændspole

AUTODOC anbefaler:
Direkte monterede tændspoler er monteret direkte i tændrørsbrøndeneDet er ikke nødvendigt at udskifte alle komponenterne; kun den defekte komponent skal udskiftes
20.

Der kan være behov for et særligt diagnoseværktøj for at identificere en defekt tændspole
21.

Kig på delenes udformning og på typen af fastgørelser
22.

Hvis det elektriske stik har en lås, skal du løsne den
23.

Fjern alle yderligere fastgørelseselementer
24.

Fjern tændspolen fra dens monteringssæde
25.

Forbered en ny tændspole
26.

Kontroller tændrørsbrønden og rens den om nødvendigt

Bemærk venligst!
Fejl på en direkte monteret spole kan forårsage skader på tændrøret
27.

Efterse tændrøret og udskift det om nødvendigt
28.

Kontrollér at der ikke er tegn på korrosion på stikkene, og at pakningerne og ledningsnettet er i god stand
29.

Montér den nye tændspole i monteringssædet
30.

Sørg for, at installationen er korrekt og tilslut ledningsnettet
31.

Udfør en teststart af motoren
32.

Genmontér motorcoveret når arbejdet er færdigt
