Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 ROCAM … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

Sådan udskifter du fjederben topmontering på FORD FIESTA 5 GUIDE | AUTODOC

Udskift tårnleje for - Ford Fiesta V JH JD | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Tårnleje til Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) og andre FORD modeller

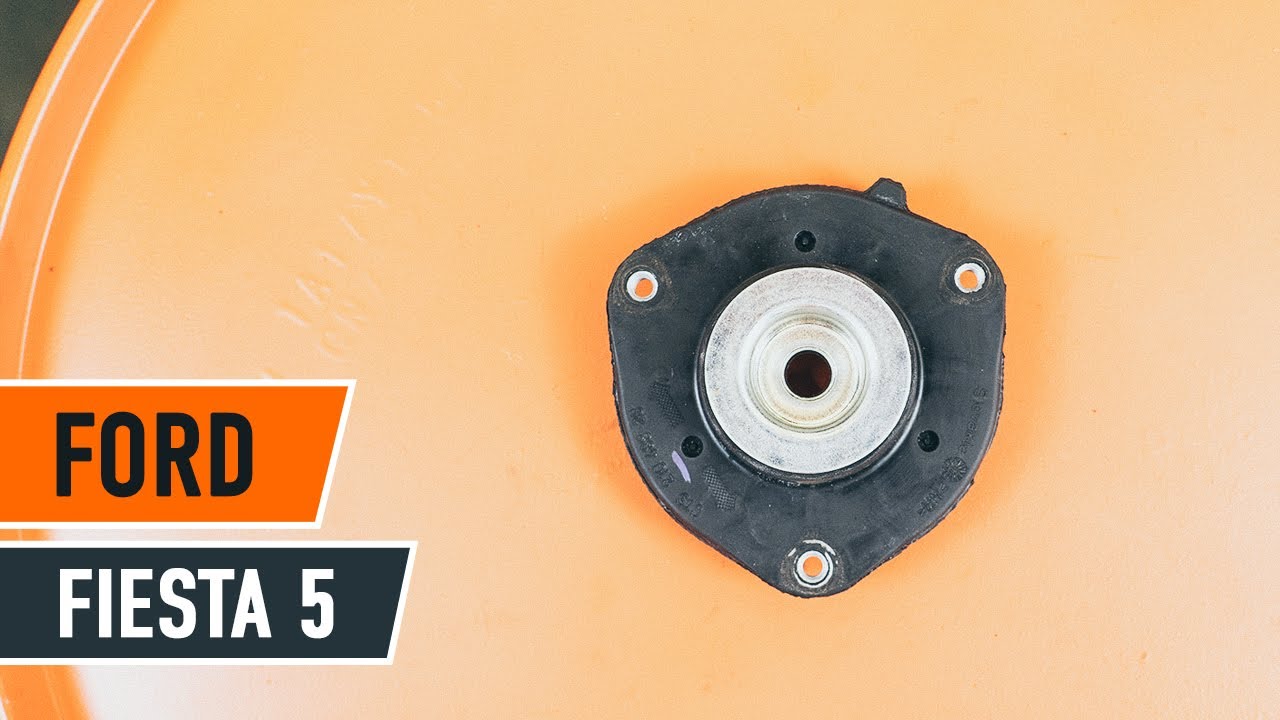

Tårnleje

Reperationssæt, fjederben-støtteleje

Rulleleje, fjederben-støtteleje

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.0 Benzin (67 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 Benzin (98 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi Diesel (68 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 Benzin (60 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 Benzin (69 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V Benzin (100 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V Benzin (70 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V Benzin (75 HK)

        Tårnleje til FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi Diesel (90 HK)

Udskiftning: tårnleje – Ford Fiesta V JH JD. Værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №13

                        Kombinationsnøgle №15

                        Kombinationsnøgle №19

                        Skruenøgle nr.15

                        Skruenøgle nr.19

                        HEX bit nr. H6

                        Hjul slag topnøgle №19

                        Skraldenøgle

                        Skraldehåndtag

                        Hammer

                        Flad Skruetrækker

                        Koben

                        Tænger

                        Hydraulisk kompressor

                        Hydraulisk gearkasse donkraft

                        Skærmbeskytter

                        Hjulstøtte

Køb værktøj

Udskiftning: tårnleje – Ford Fiesta V JH JD. AUTODOC anbefaler:

Udskiftningsproceduren er identisk for montering af venstre og højre fjederben af forreste ophæng.
Alle ophæng til det forreste fjederben skal udskiftes samtidig.
Husk at udskifte alle selvlåsende møtrikker og bolte under montering.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: tårnleje – Ford Fiesta V JH JD. Foretag følgende trin:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

Udskiftning: tårnleje – Ford Fiesta V JH JD. Råd:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 5

Fjern hjulet.
Trin 6

Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en kombinøgle № 15. Brug HEX nr. H6. Brug en skraldenøgle.
Trin 8

Fjern stabilisator stangen.
Trin 9

Tag fastholdelsesklemmen ud og tag bremseslangen ud af beslaget på støddæmperen. Brug en skruetrækker med lige kærv. Brug tænger.
Trin 10

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 11

Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en topnøgle №15. Brug en skraldenøgle.
Trin 12

Fjern befæstigelsesbolten. Tag styrekuglen af støddæmperens stiver. Brug en hammer.
Trin 13

Sænk bilen. Åbn motorhjelmen.
Trin 14

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.

Trin 15

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 16

Skru tårnlejet af stiverens besalg. Brug en kombinøgle № 13.

AUTODOC anbefaler:
Vigtigt! Hold på fjederbenet mens befæstigelses boltene løsnes. Ford Fiesta V JH JD
Trin 17

Fjern affjedringsstiveren.
Trin 18

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: tårnleje – Ford Fiesta V JH JD. Råd fra AUTODOC eksperter:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 19

Tryk fjederen sammen.
Trin 20

Fjern fjederbenets montagedæksel.
Trin 21

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 22

Fjern møtrikken på stiverens stempelstang. Brug en kombinøgle № 19. Brug HEX nr. H6. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 23

Fjern det øvre beslag på støddæmperens stiver sammen med beslagets leje. Brug en skruetrækker med lige kærv.
Trin 24

Fjern tårnlejets beslag.
Trin 25

Monter en ny støddæmperstiver i beslagets leje.
Trin 26

Installer fjederbenets øverste leje beslag. Brug et koben.
Trin 27

Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №19. Brug en momentnøgle. Stram den til 48 Nm moment.

Udskiftning: tårnleje – Ford Fiesta V JH JD. Råd fra AUTODOC:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 28

Behandel fjederbenets stang. Brug kobberfedt.
Trin 29

Påsæt fjederbenets montagedæksel.
Trin 30

Dekomprimer fjederen.

Trin 31

Fjern det samlede fjederben.
Trin 32

Monter støddæmperstiveren i hjulkassen.
Trin 33

Skru tårnlejet af stiverens beslag.
Trin 34

Stram den øvre møtrik på støddæmperens topbeslag. Brug en kombinøgle № 13. Brug en momentnøgle. Stram den til 30 Nm moment.
Trin 35

Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.

Trin 36

Fjern kofanger beskyttelsesdækkenet. Luk motorhjelmen.
Trin 37

Hæv bilen i for og sikre den på støtter.

Trin 38

Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 39

Sæt støddæmperens stiver fast på styrekuglen. Brug en hammer. Brug et koben.
Trin 40

Støt armen. Brug en hydraulisk løfteenhed.
Trin 41

Installer fasgørelsesbolt.

Trin 42

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №15. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 43

Behandel fjederbenets befæstigelser. Brug kobberfedt.

Trin 44

Fastgør bremseslangen til stiveren.
Trin 45

Vedhæft bremserør fastholdelsesklemmen. Brug en hammer.

Trin 46

Monter den tværgående stabilisatorforbindelse.
Trin 47

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en kombinøgle № 15. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 48 Nm moment.
Trin 48

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: tårnleje – Ford Fiesta V JH JD. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 49

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 50

Rengør bremseskivens overflade. Brug bremserens.

Udskiftning: tårnleje – Ford Fiesta V JH JD. Fagfolk anbefaler:
Efter påførsel af spray, vent få minutter.
Trin 51

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Ford Fiesta V JH JD
Trin 52

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 53

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #19. Brug en momentnøgle. Stram den til 95 Nm moment.
Trin 54

Fjern donkraft og klodser.
