Vigtigt!

Denne udskiftningsprocedure kan bruges til:
VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

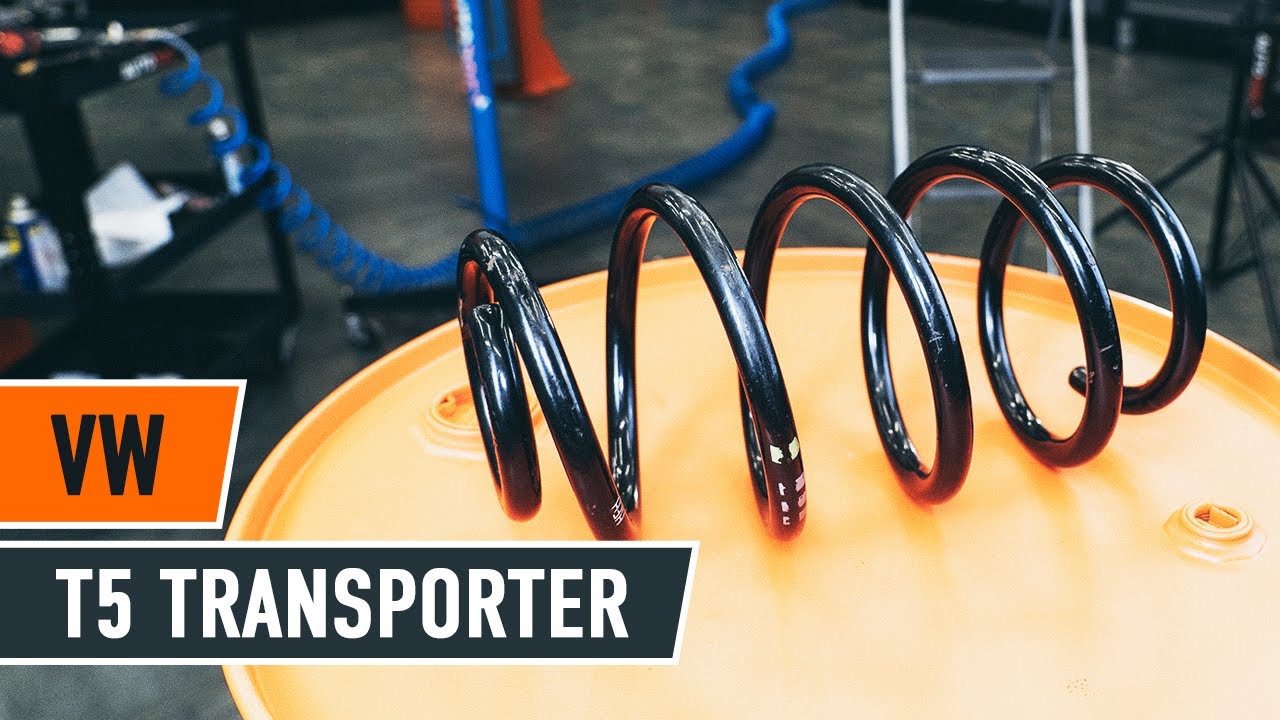

Hvordan udskiftes fjeder for til VW T5 TRANSPORTER Van [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift fjeder for - VW T5 Transporter | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Fjeder til Transporter V Van (7HA, 7HH, 7EA, 7EH) og andre VW modeller

Alternative produkter

Fjeder

188C1103 RIDEX Fjeder

363,02 DKK

Butik

SP3404 MONROE Fjeder

410,34 DKK

Butik

SKCS-0040547 STARK Fjeder

411,41 DKK

Butik

37-148164 BILSTEIN Fjeder

475,65 DKK

Butik

RH1719 KYB Fjeder

475,93 DKK

Butik

804213 DACO Germany Fjeder

476,14 DKK

Butik

4095071 LESJÖFORS Fjeder

505,77 DKK

Butik

997 847 SACHS Fjeder

527,74 DKK

Butik

56668 SPIDAN Fjeder

562,05 DKK

Butik

56667 SPIDAN Fjeder

607,60 DKK

Butik

Udskiftning: fjeder – VW T5 Transporter. Værktøjer du kunne få brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Skraldehåndtag

                      Kombinationsnøgle №21

                      Skruenøgle nr.13

                      Skruenøgle nr.18

                      Skruenøgle nr.21

                      Skruenøgle nr.30

                      Stæddæmper befæstigelse

                      HEX bit nr. H7

                      XZN bit nr.14

                      Hjul slag topnøgle №19

                      Skraldenøgle

                      Flad Skruetrækker

                      Gevindskær

                      hydraulisk kompressor

                      Koben

                      Hydraulisk gearkasse donkraft

                      Skærmbeskytter

                      Hjulstøtte

Køb værktøj

Udskiftning: fjeder – VW T5 Transporter. Råd fra AUTODOC:

Begge spiralfjedre på forreste ophæng bør skiftes samtidig.
Udskiftningsproceduren er identisk for den venstre og højre spiralfjeder på forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – VW T5 Transporter – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Fjern vinduesviskerarmens møtrikdæksel. Brug en skruetrækker med lige kærv.
Trin 4

Rengør befæstigelserne på viskerarmene. Brug en stålbørste. Brug WD-40 spray.
Trin 5

Løsne skruerne på vinduesviskerarmene. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 6

Fjern viskerarmene.
Trin 7

Fjern forseglingen fra kølergrillen.
Trin 8

Løft op og fjern kølergrillen.
Trin 9

Fjern fjederbenets montagedæksel.
Trin 10

Rengør den øvre befæstigelse af fjederbents beslag. Brug en stålbørste. Brug WD-40 spray.
Trin 11

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug HEX nr. H7. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 12

Sikre hjulene med klodser.

Trin 13

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 14

Rengør befæstigelsen til drivakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 15

Løsne fastgørelsen til drivakslen. Brug en topnøgle №30. Brug en vridenøgle.
Trin 16

Hæv bilen i for og sikre den på støtter.
Trin 17

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. VW T5 Transporter
Trin 18

Fjern hjulet.
Trin 19

Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 20

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 21

Fjern stabilisator stangen.
Trin 22

Tag ledningerne og bremseslagen af beslaget på støddæmperens stiver.
Trin 23

Løsne fastgørelsen der forbinder styrestangen med hjulnavet. Brug en topnøgle №30. Brug en skraldenøgle.
Trin 24

Fjern befæstigelses møtrikken.

Trin 25

Rengør fastgørelsen der forbinder styrekuglen og styrespindel. Brug en stålbørste. Brug WD-40 spray.

AUTODOC anbefaler:
Udskiftning: fjeder – VW T5 Transporter. Efter påførsel af sprayen, vent nogle få minutter.Brug beskyttelsesbriller.Brug åndedrætsværn.
Trin 26

Skru kugleleddets beslag af styrekuglen. Brug XZN #14. Brug en skraldenøgle.
Trin 27

Tag kugleledet af styrekuglen. Brug et koben.
Trin 28

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 29

Fjern kardanakslen.
Trin 30

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 31

Skru befæstigelserne af der forbinder fjederbenet med styrespindlen. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 32

Fjern befæstigelsesboltene.
Trin 33

Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug særlige skiftenøgler for at fjerne støddæmperen. Brug en skraldenøgle.
Trin 34

Tag styrekuglen af støddæmperens stiver.
Trin 35

Skru øverste befæstigelse af til fjederbenets ophæng.

AUTODOC anbefaler:
VW T5 Transporter – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 36

Fjern affjedringsstiveren.
Trin 37

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjeder – VW T5 Transporter. AUTODOC eksperter anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 38

Tryk fjederen sammen.
Trin 39

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 40

Fjern møtrikken på stiverens stempelstang. Brug en kombinøgle № 21. Brug HEX nr. H7. Brug en skraldenøgle.
Trin 41

Fjern tårnlejets beslag.
Trin 42

Fjern støvhætten og bumpstopperen fra støddæmperen.

AUTODOC anbefaler:
Udskiftning: fjeder – VW T5 Transporter. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 43

Frigør spolefjederen.
Trin 44

Fjern fjedren.
Trin 45

Monter fjederen på støddæmperen.
Trin 46

Tryk fjederen sammen.
Trin 47

Monter skoen og en stopper på støddæmperen.
Trin 48

Installer fjederbenets øverste leje beslag.
Trin 49

Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №21. Brug HEX nr. H7. Brug en momentnøgle. Stram den til 80 Nm moment.
Trin 50

Dekomprimer fjederen.
Trin 51

Behandel fjederbenets stang. Brug kobberfedt.
Trin 52

Fjern det samlede fjederben.
Trin 53

Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 54

Monter støddæmperstiveren i hjulkassen.
Trin 55

Skru de øvereste befæstigelser til på fjederbenets ophæng. Spænd den ikke til.

AUTODOC anbefaler:
VW T5 Transporter – For at undgå skade, hold på fjederbenet mens befæstigelses boltene strammes.
Trin 56

Rengør montagestedet til fjederbenet. Brug en stålbørste. Brug WD-40 spray.
Trin 57

Sæt støddæmperens stiver fast på styrekuglen.
Trin 58

Installer fastgørelsesboltene.
Trin 59

Skru befæstigelserne ind der forbinder fjederbenet med styrespindlen. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 60

Rengør rillerne på drivakslens CV samling. Brug en stålbørste. Brug WD-40 spray.
Trin 61

Monter kardanaksel.
Trin 62

Fjern støtten fra under styrekuglen.

AUTODOC anbefaler:
Udskiftning: fjeder – VW T5 Transporter. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 63

Forbind kugleleddet til styrekuglen.

Trin 64

Skru befæstigelsen der forbinder kugleleddet til styrespindlen. Brug XZN #14. Brug en skraldenøgle.
Trin 65

Stram befæstigelsen til der forbinder kugleleddet med styrespindlen. Brug XZN #14. Brug en momentnøgle. Stram den til 90 Nm moment.+45°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 66

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 125 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 67

Rengør montagesteder til stabilisatorstangen. Brug en stålbørste. Brug WD-40 spray.
Trin 68

Monter den tværgående stabilisatorforbindelse.
Trin 69

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 60 Nm moment.+45°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 70

Forbind ABS-sensorkablets fastgørelse til stiveren. Fastgør bremseslangen til stiveren.
Trin 71

Installer fastgørelsesmøtrikken.
Trin 72

Skru møtrikken af drivakslen. Brug en topnøgle №30. Brug en skraldenøgle.
Trin 73

Behandel alle leddene. Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 74

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 75

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjeder – VW T5 Transporter. Efter påførsel af sprayen, vent nogle få minutter.
Trin 76

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. VW T5 Transporter
Trin 77

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 78

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #19. Brug en momentnøgle. Stram den til 180 Nm moment.
Trin 79

Stram drivakslens møtrik. Brug en topnøgle №30. Brug en momentnøgle. Stram den til 200 Nm moment.
Trin 80

Fjern donkraft og klodser.
Trin 81

Stram den øvre møtrik på støddæmperens topbeslag. Brug en kombinøgle № 21. Brug HEX nr. H7. Brug en momentnøgle. Stram den til 80 Nm moment.
Trin 82

Behandel den øverste befæstigelse til fjederben ophænget. Brug kobberfedt.
Trin 83

Påsæt fjederbenets montagedæksel.
Trin 84

Installer og sikre kølergrillen.
Trin 85

Installer kølergrillens forsegling.
Trin 86

Monter viskerarmene igen.

Udskiftning: fjeder – VW T5 Transporter. Fagfolk anbefaler:
Forvis om ikke at forveksle viskerarmene på førersiden og passagersiden.
Trin 87

Stram vinduesviskerarmenes befæstigelser til. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 20 Nm moment.
Trin 88

Påsæt møtrikhætten til vinduesviskerarmen.
Trin 89

Fjern kofanger beskyttelsesdækkenet.
Trin 90

Luk motorhjelmen.
