Vigtigt!

Denne udskiftningsprocedure kan bruges til:
VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

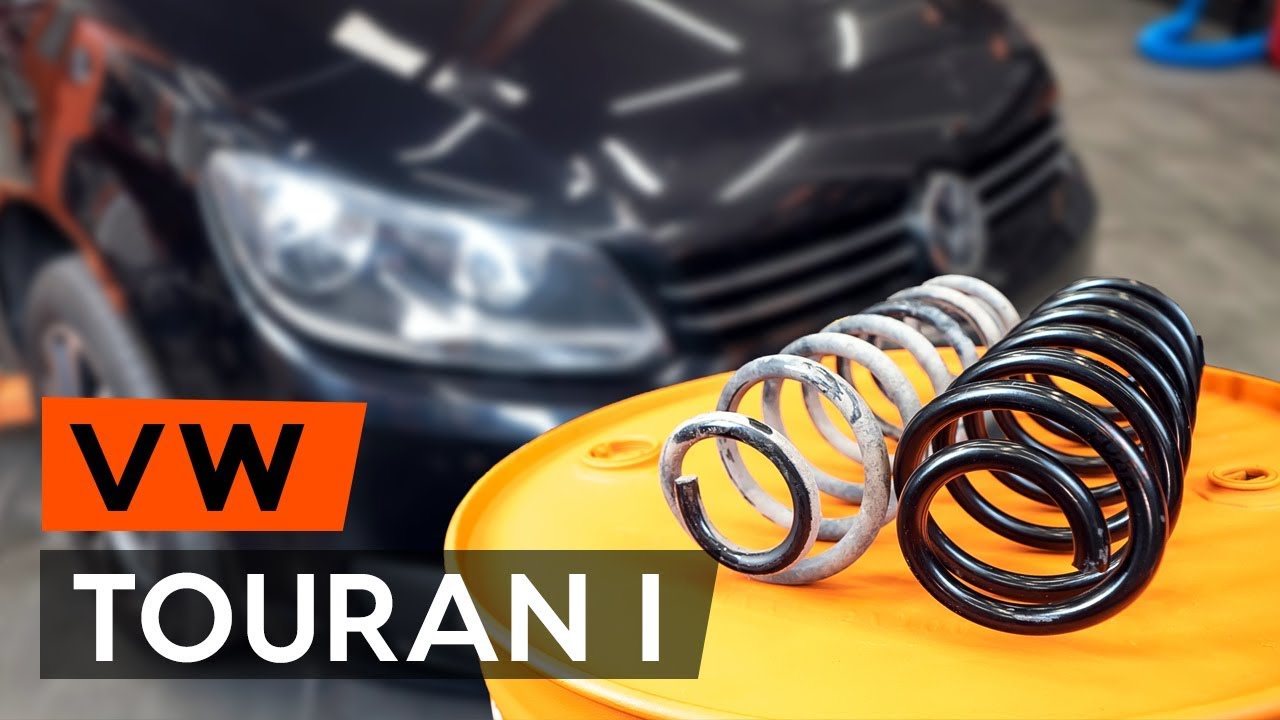

Hvordan udskiftes fjeder foran on VW TOURAN 1 (1T3) [TUTORIAL AUTODOC]

Udskift fjeder for - VW Touran 1T3 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Fjeder til TOURAN (1T3) og andre VW modeller

Alternative produkter

Fjeder

Udskiftning: fjeder – VW Touran 1T3. Værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      12-kantet topnøgle 15/16”

                      Kombinationsnøgle №18

                      Kombinationsnøgle №21

                      XZN toppe nr.6

                      XZN toppe nr.14

                      Skruenøgle nr.13

                      Skruenøgle nr.14

                      Skruenøgle nr.16

                      Skruenøgle nr.18

                      Skruenøgle nr.21

                      HEX bit nr. H6

                      Skraldehåndtag

                      Skraldenøgle

                      gevindskær

                      Kobber fedt

                      Hydraulisk kompressor

                      Hjul slag topnøgle №17

                      Fladmejsel

                      Hammer

                      Hydraulisk gearkasse donkraft

                      Gummihammer

                      Koben

                      Hjulstøtte

Køb værktøj

Udskiftning: fjeder – VW Touran 1T3. Fagfolk anbefaler:

Begge spiralfjedre på forreste ophæng bør skiftes samtidig.
Udskiftningsproceduren er identisk for den venstre og højre spiralfjeder på forreste ophæng.
Venligst bemærk: alt arbejde der udføres på bilen – VW Touran 1T3 – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Sikre hjulene med klodser.
Trin 2

Åbn motorhjelmen.
Trin 3

Fjern vinduesviskerarmens møtrikdæksel.
Trin 4

Løsne skruerne på vinduesviskerarmene. Brug en topnøgle №14.
Trin 5

Fjern viskerarmene.
Trin 6

Fjern forseglingen fra kølergrillen.
Trin 7

Løft op og fjern kølergrillen.
Trin 8

Rengør fastgørelsen på støddæmperens øverste del. Brug en stålbørste. Brug WD-40 spray.
Trin 9

Skru de øverste skruer af støddæmperens stiver. Brug en topnøgle №13.

AUTODOC anbefaler:
VW Touran 1T3 – For at undgå skade, hold på fjederbenet mens du løsner befæstigelses boltene.
Trin 10

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 11

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. VW Touran 1T3
Trin 12

Fjern hjulet.
Trin 13

Fjern hjuldæksel.
Trin 14

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. VW Touran 1T3
Trin 15

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 16

Løsne hjulnavbolt. Brug en 15/16" 12-kantet topnøgle.

Udskiftning: fjeder – VW Touran 1T3. AUTODOC eksperter anbefaler:
Løsne boltene med et drej på ikke mere end 90 grader.
Trin 17

Hæv bilen i for og sikre den på støtter.
Trin 18

Løsen hjulboltene.
Trin 19

Fjern hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. VW Touran 1T3
Trin 20

Tag ledningerne og bremseslagen af beslaget på støddæmperens stiver.
Trin 21

Rengør fastgørelsesforbindelsen på stabiliserings stiveren og fjederbenet og disse der fjederbenet og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 22

Skru møtrikken af og fjern stabilisatorstangen fra fjederbenet. Brug en kombinøgle № 18. Brug XZN #6.
Trin 23

Fjern føler til niveau kontrolsystem fra ophængs bærearm.

Venligst bemærk!
Nogle biler er ikke udstyret med en niveau kontrolsystem følere.
Trin 24

Skru møtrikken af og fjern støddæmperens nedre monteringsbolt. Brug en kombinøgle № 18. Brug XZN #14.
Trin 25

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 26

Tag styrekuglen af støddæmperens stiver. Brug en flad metalmejsel. Brug en hammer.
Trin 27

Løsne fastgørelsen der forbinder styrestangen med hjulnavet. Brug en 15/16" 12-kantet topnøgle. Brug en vridenøgle.
Trin 28

Løsne fastgørelsen der forbinder styrekuglen til ophængets bærearm. Brug en topnøgle №16.
Trin 29

Tag det sfæriske led af armen. Brug et koben.
Trin 30

Fjern drivakslen fra hjulnavet.
Trin 31

Fjern affjedringsstiveren.
Trin 32

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjeder – VW Touran 1T3. AUTODOC anbefaler:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 33

Tryk fjederen sammen.
Trin 34

Skru tårnlejet af stiverens besalg. Brug en kombinøgle № 18. Brug HEX nr. H6.
Trin 35

Fjern tårnlejets beslag.
Trin 36

Frigør spolefjederen.
Trin 37

Fjern fjedren.
Trin 38

Rengør spiralfjeder beslag sædet. Rengør støddæmper stangen. Brug en stålbørste. Brug WD-40 spray.
Trin 39

Monter fjederen på støddæmperen.
Trin 40

Tryk fjederen sammen.
Trin 41

Installer fjederbenets øverste leje beslag.
Trin 42

Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №21. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 60 Nm moment.

Udskiftning: fjeder – VW Touran 1T3. Råd fra AUTODOC eksperter:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 43

Dekomprimer fjederen.
Trin 44

Fjern det samlede fjederben.
Trin 45

Monter støddæmperstiveren i hjulkassen. Stram tårnlejet. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 46

Sæt støddæmperens stiver fast på styrekuglen. Om nødvendig så brug en gummihammer.
Trin 47

Monter drivakslen i hjulnavet.
Trin 48

Fastgør styrekuglen til bærearmen.
Trin 49

Skru fastgørelsen på styrekuglens låseplade (3 styk). Brug en topnøgle №16. Brug en momentnøgle. Stram den til 60 Nm moment.
Trin 50

Installer og spænd den nye bolt på styrespindlen. Vigtigt! Sørg for at bruge nye skruer. Brug en kombinøgle № 18. Brug XZN #14. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 70 Nm moment.+90°

Venligst bemærk!
Momentspænding er indikeret på en stål styrespindel.
Trin 51

Fastgør stabilisatorforbindelsen på stiveren. Brug en kombinøgle № 18. Brug XZN #6. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 52

Fastgør bremseslangen til stiveren. Forbind ABS-sensorkablets fastgørelse til stiveren.
Trin 53

Installer og spænd boltene på kardanaksel. Brug en 15/16" 12-kantet topnøgle.
Trin 54

Rens hjulets montagesæde. Brug en stålbørste. Behandel kontaktfladen. Brug kobberfedt.
Trin 55

Installer hjulet.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. VW Touran 1T3
Trin 56

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 57

Spænd forbindelsesboltene mellem kardanaksel og hjulnav. Vigtigt! Sørg for at bruge nye skruer. Brug en 15/16" 12-kantet topnøgle. Brug en momentnøgle. Stram den til 70 Nm moment.+90°
Trin 58

Påsæt hjuldæksel.
Trin 59

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 60

Stram tårnlejet. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 15 Nm moment.
Trin 61

Rengør monteringssædet på kølergrillen.

Trin 62

Installer og sikre kølergrillen.
Trin 63

Rengør trækstangen på vinduesvisker armen. Brug en stålbørste. Behandle trækstængerne på vinduesvisker armene. Brug kobberfedt.
Trin 64

Monter viskerarmene igen.
Trin 65

Stram fastgørelsen på viskerarmene. Brug en topnøgle №14. Brug en momentnøgle. Stram den til 10 Nm moment.

Udskiftning: fjeder – VW Touran 1T3. Fagfolk anbefaler:
Forvis om ikke at forveksle viskerarmene på førersiden og passagersiden.
Trin 66

Installer kølergrillens forsegling.
Trin 67

Fjern donkraft og klodser.
Trin 68

Luk motorhjelmen.
