Vigtigt!

Denne udskiftningsprocedure kan bruges til:
BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 545i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 540i, BMW 5 Sedan (E60) 550i, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 530d, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 523i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 535i, BMW 5 Sedan (E60) 525xd, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 540i, BMW 5 Sedan (E60) 523i, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 525 d … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

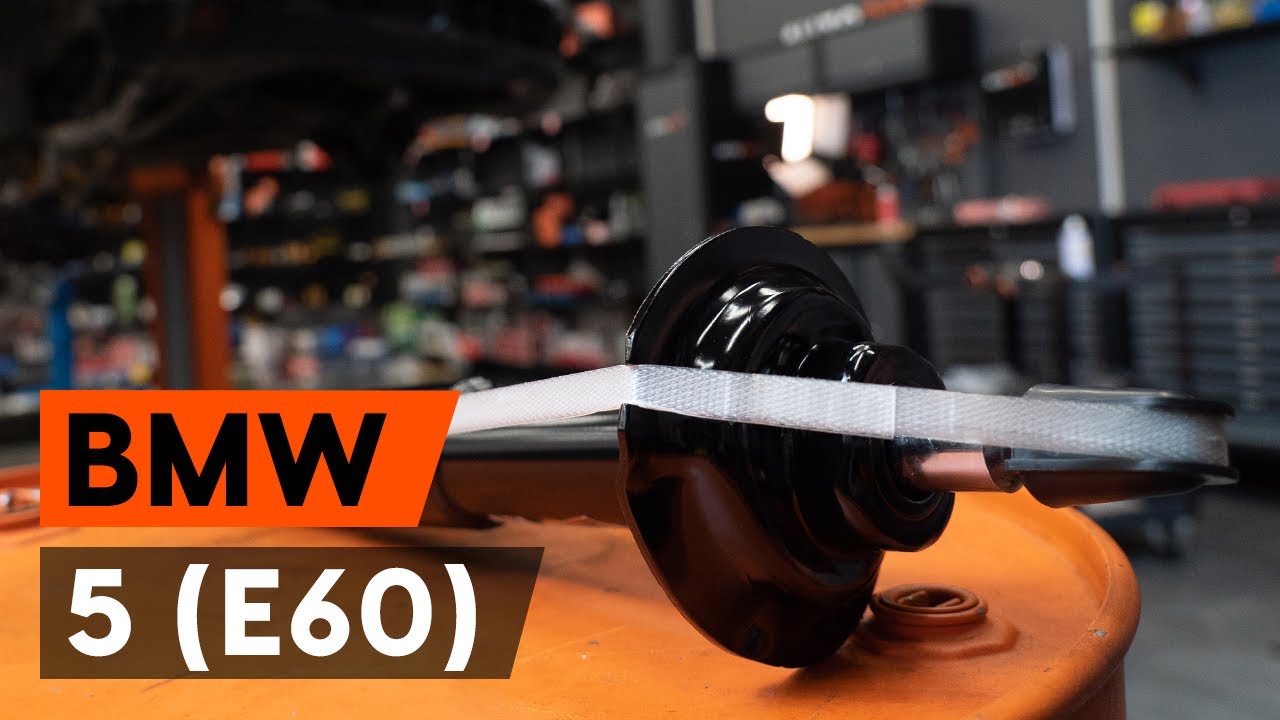

Hvordan udskiftes forreste fjederben on BMW E60 [UNDERVISNINGSLEKTIONER AUTODOC]

Udskift fjederben for - BMW E60 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Støddæmper til 5 Sedan (E60) og andre BMW modeller

Alternative produkter

Støddæmper

854S0901 RIDEX Støddæmper

369,74 DKK

Butik

SKSA-0131981 STARK Støddæmper

378,33 DKK

Butik

SKSA-0131974 STARK Støddæmper

390,78 DKK

Butik

20658 MAPCO Støddæmper

598,57 DKK

Butik

V20-1919 VAICO Støddæmper

731,67 DKK

Butik

2340276 METZGER Støddæmper

741,87 DKK

Butik

SKSA-0132771 STARK Støddæmper

818,69 DKK

Butik

JGM1113SR TRW Støddæmper

921,03 DKK

Butik

310 274 SACHS Støddæmper

1000,68 DKK

Butik

335815 KYB Støddæmper

1085,43 DKK

Butik

Udskiftning: fjederben – BMW E60. Værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Kombinationsnøgle №10

                      Kombinationsnøgle №16

                      Kombinationsnøgle №18

                      Kombinationsnøgle №21

                      Skruenøgle nr.10

                      Skruenøgle nr.13

                      Skruenøgle nr.16

                      Skruenøgle nr.18

                      Skruenøgle nr.21

                      Skruenøgle nr.22

                      Torx bits T30

                      Torx bits T40

                      HEX bit nr. H6

                      HEX bit nr. H7

                      Hjul slag topnøgle №17

                      Skraldenøgle

                      Skraldehåndtag

                      Fladmejsel

                      Hammer

                      Gevindskær

                      Panelclip tang

                      Phillips skruetrækker

                      Koben

                      Kugleledsaftrækker

                      Hydraulisk kompressor

                      Hydraulisk gearkasse donkraft

                      Skærmbeskytter

                      Hjulstøtte

Køb værktøj

Udskiftning: fjederben – BMW E60. Råd fra AUTODOC eksperter:

Begge de forreste fjederben skal udskiftes samtidig.
Udskiftningsproceduren er identisk for venstre og højre fjederben af forreste ophæng.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: fjederben – BMW E60. Foretag følgende trin:

Trin 1

Åbn motorhjelmen.
Trin 2

Brug et kofanger beskyttelsesdækken for at undgå skader på lak og plastik dele på bilen.
Trin 3

Skru befæstigelserne af på fjederbenstøtteleje dæksel. Brug en Phillips skruetrækker. Brug et panelclip værktøj.
Trin 4

Fjern beskyttelseshætten fra støddæmper stiverens holder.
Trin 5

Rens befæstigelse til fjederbenet øverst. Brug en stålbørste. Brug WD-40 spray.
Trin 6

Løsen den øvre befæstigelse til fjedrebens ophænget. Brug en topnøgle №13. Brug en skraldenøgle.
Trin 7

Sikre hjulene med klodser.
Trin 8

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 9

Hæv bilen i for og sikre den på støtter.
Trin 10

Løsen hjulboltene.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene løsnes. BMW E60
Trin 11

Fjern hjulet.
Trin 12

Tag ledningerne og bremseslagen af beslaget på støddæmperens stiver.
Trin 13

Rengør befæstigelserne på forlygte niveau sensoren. Brug en stålbørste. Brug WD-40 spray.
Trin 14

Skru befæstigelserne af på forlygte niveau sensoren. Brug en kombinøgle № 10.
Trin 15

Afbryd forlygte niveau sensoren.
Trin 16

Rengør befæstigelserne der forbinder fjederben til stubakslen. Rens krængningsstabilisatorens befæstigelser. Brug en stålbørste. Brug WD-40 spray.
Trin 17

Løsen befæstigelsen af forbindelsen mellem forbindelstangen og fjederbenet. Brug en kombinøgle № 16. Brug Torx T30. Brug en skraldenøgle.
Trin 18

Fjern stabilisator stangen.
Trin 19

Skru befæstigelserne af på krængsningsstabilisatorens beslag. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 20

Løsen den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 21

Rengør befæstigelsen der forbinder forbindelsesstangen og styrespindel. Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 22

Skru møtrikken af der fastgør enden til styrekuglen. Brug en kombinøgle № 21. Brug Torx T40. Brug en skraldenøgle.
Trin 23

Tag sporingsstangens ende af styrekuglen. Brug en lejeaftrækker.
Trin 24

Spred bremseklodserne. Brug et koben.
Trin 25

Skru skruerne af kaliberens beslag. Brug en topnøgle №18. Brug en vridenøgle.
Trin 26

Fjern bremsekaliberen sammen med bremseåget.

Udskiftning: fjederben – BMW E60. AUTODOC anbefaler:
Bind kaliberen til affjedringen eller til karosseriet med en snor, uden at koble den fra bremseslangen, for at forhindre at systemet mister tryk.Du skal sikre dig at bremsekaliberen ikke hænger på bremseslangen.Tryk ikke på bremsepedalen, når bremsekaliberen er taget af. Stemplet vil ellers falde ud fra bremsecylinderen, og der kan ske væskelækage samt trykfald i systemet.
Trin 27

Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 28

Skru forarmens fastgørelse af. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 29

Tag ABS sensorens ledninger af.
Trin 30

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 31

Fjern bageste fastgørelse til bærearmen. Brug en kombinøgle № 18.
Trin 32

Fjern armen.
Trin 33

Fjern foreste fastgørelse til bærearmen. Brug en kombinøgle № 18.
Trin 34

Fjern armen.
Trin 35

Rengør befæstigelserne der forbinder fjederben til stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 36

Fjern befæstigelsesbolten.
Trin 37

Frigør den nedre befæstigelse der forbinder fjederbenet til stubakslen. Brug en flad metalmejsel. Brug en hammer.
Trin 38

Sænk den hydrauliske donkraft med 10 til 15 cm.

AUTODOC anbefaler:
BMW E60 – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 39

Tag styrekuglen af støddæmperens stiver.

Udskiftning: fjederben – BMW E60. AUTODOC eksperter anbefaler:
Sikre at styrespindlen er understøttet.
Trin 40

Skru tårnlejet af stiverens besalg.

Udskiftning: fjederben – BMW E60. Råd:
For at undgå skader, hold fjederben fast når du løsner fastgørelsesboltene.
Trin 41

Fjern affjedringsstiveren.
Trin 42

Sæt støddæmperens stiver på værktøjet til komrimering af fjederen.

Udskiftning: fjederben – BMW E60. Råd fra AUTODOC eksperter:
Bemærk at skruefjedre skal gribes sikkert, når du komprimerer fjedren på de modsatte sider, når du bruger en fjeder-komprimator.Sørg for at fjedren har den rigtige position i holderen.Sørg for at skruefjedrene kommer stramt ned i låsehåndtagene.
Trin 43

Tryk fjederen sammen.
Trin 44

Fjern fjederbenets montagedæksel. Brug et koben.
Trin 45

Behandel fjederbenets stang. Brug en stålbørste. Brug WD-40 spray.
Trin 46

Fjern møtrikken på stiverens stempelstang. Brug en topnøgle №21. Brug HEX nr. H7. Brug en skraldenøgle.
Trin 47

Fjern tårnlejets beslag.
Trin 48

Frigør spolefjederen.
Trin 49

Fjern fjedren.
Trin 50

Fjern støvhætten og bumpstopperen fra støddæmperen.

AUTODOC anbefaler:
Udskiftning: fjederben – BMW E60. Omhyggelig efterse ophæng, gummi manchet og stødstoppet for støddæmperen. Udskift om nødvendig.
Trin 51

Fjern den gamle støddæmper fra den hydrauliske spolefjeder sammenpresser.

Udskiftning: fjederben – BMW E60. Råd fra AUTODOC:
Før du monterer en ny støddæmper, skal du pumpe den 3-5 gange manuelt-.
Trin 52

Installer de nye støddæmpere på den hydrauliske spolefjeder sammenpresser.
Trin 53

Monter støvhætten og stopklodsen på den nye støddæmper.
Trin 54

Monter fjederen på støddæmperen.
Trin 55

Tryk fjederen sammen.
Trin 56

Installer fjederbenets øverste leje beslag.
Trin 57

Stram støddæmperstiverens plejlstangs møtrik. Brug en topnøgle №22. Brug HEX nr. H6. Brug en momentnøgle. Stram den til 64 Nm moment.

Udskiftning: fjederben – BMW E60. AUTODOC anbefaler:
Kontroller at fjederens stilling er korrekt. Undgå fejljustering.
Trin 58

Behandel fjederbenets stang. Brug kobberfedt.
Trin 59

Påsæt fjederbenets montagedæksel.
Trin 60

Dekomprimer fjederen.
Trin 61

Fjern det samlede fjederben.
Trin 62

Behandle fjederbenets befæstigelse på stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 63

Monter støddæmperstiveren i hjulkassen.
Trin 64

Skru tårnlejet af stiverens beslag. Spænd den ikke til.

Udskiftning: fjederben – BMW E60. AUTODOC eksperter anbefaler:
For at undgå skader, så fasthold fjederben når boltene fastgøres.
Trin 65

Behandle fjederbenets befæstigelse på stubakslen. Brug en stålbørste. Brug WD-40 spray.
Trin 66

Sæt støddæmperens stiver fast på styrekuglen.
Trin 67

Installer fasgørelsesbolt.
Trin 68

Skru befæstigelserne ind på krængsningsstabilisatorens beslag. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 69

Skru fastgørelsen ind som forbinder fjederbenet med styrekuglen. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 70

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 71

Geninstaller bærearmen.
Trin 72

Installer forreste fastgørelse af armen.
Trin 73

Skru forarmens fastgørelse på. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 74

Geninstaller bærearmen.
Trin 75

Installer bageste fastgørelse af armen.
Trin 76

Skru den bageste befæstigelse fast der forbinder bærearmen med underrammen. Brug en kombinøgle № 18 (2 dele).
Trin 77

Fjern støtten fra under styrekuglen.

AUTODOC anbefaler:
Udskiftning: fjederben – BMW E60. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 78

Rengør montagestedet til styrekuglen. Brug en stålbørste. Brug WD-40 spray.
Trin 79

Forbind forbindelsesstangen til styrekuglen.
Trin 80

Skru befæstigelses møtrikken ind som forbinder styrekuglen med styrespindel. Brug en kombinøgle № 21. Brug Torx T40. Brug en skraldenøgle.
Trin 81

Rengør montagesteder til stabilisatorstangen. Brug en stålbørste. Brug WD-40 spray.
Trin 82

Monter den tværgående stabilisatorforbindelse.
Trin 83

Spænd stabiliseringsstiverens fastgørelse til. Brug en kombinøgle № 16. Brug Torx T30. Brug en skraldenøgle.
Trin 84

Forbind ABS-sensorens lednigner.
Trin 85

Genforbind forlygte niveau sensoren.
Trin 86

Skru befæstigelserne ind på forlygte niveau sensoren. Brug en kombinøgle № 10.
Trin 87

Rengør monteringsstedet af kaliberen og dets bremseåg. Brug en stålbørste. Brug WD-40 spray.
Trin 88

Installer bremsekaliberne sammen med bremsåget.
Trin 89

Stram bremsekaliberens beslag. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 110 Nm moment.
Trin 90

Fastgør bremseslangen til stiveren.
Trin 91

Stram befæstigelserne til på forlygte niveau sensoren. Brug en topnøgle №10. Brug en momentnøgle. Stram den til 7 Nm moment.
Trin 92

Spænd befæstigelsen til der forbinder forbindelsesstangen med fjederbenet. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 93

Stram møtrikken der forbinder forbindelsesstangen og styrespindlen. Brug en topnøgle №21. Brug en momentnøgle. Stram den til 165 Nm moment.
Trin 94

Stram den nedre befæstigelses forbindelse mellem fjederben og styrespindel. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 81 Nm moment.
Trin 95

Stram befæstigelserne til på krængsningsstabilisatorens beslag. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 65 Nm moment.
Trin 96

Støt styrekuglen. Brug en hydraulisk løfteenhed.
Trin 97

Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 100 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 98

Stram bageste fastgørelse der forbinder armen til karosseri underrammen. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 100 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 99

Fjern støtten fra under styrekuglen.

Udskiftning: fjederben – BMW E60. Fagfolk anbefaler:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 100

Behandel alle leddene. Behandel fjederbenets befæstigelser. Brug kobberfedt.
Trin 101

Rens hjulets montagesæde. Brug en stålbørste.
Trin 102

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 103

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: fjederben – BMW E60. Efter påførsel af sprayen, vent nogle få minutter.
Trin 104

Installer hjulet.

Udskiftning: fjederben – BMW E60. AUTODOC anbefaler:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 105

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 106

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 107

Fjern donkraft og klodser.
Trin 108

Stram den øvre møtrik på støddæmperens topbeslag. Brug en topnøgle №13. Brug en momentnøgle. Stram den til 34 Nm moment.
Trin 109

Behandel befæstigelsen på fjederben belslaget. Brug kobberfedt.
Trin 110

Monter beskyttelseshætten på støddæmper stiverens holder.
Trin 111

Skru befæstigelserne ind på fjederbenstøtteleje dæksel. Brug en Phillips skruetrækker.
Trin 112

Fjern kofanger beskyttelsesdækkenet.
Trin 113

Luk motorhjelmen.

Var denne manual nyttig?

Venligst vurder denne manual på en skala fra 1 til 5. Hvis du har nogle spørgsmål, er du velkommen til at spørge os.

Brug for nye dæk?

Find ud af hvilke dæk- og hjulstørrelser der er kompatible med BMW 5 Sedan (E60)

Dækstørrelser til BMW E60

Udskift fjeder bag - BMW E60 | Brugeranvisning

Hent gratis
4.23 MB
Udskift fjeder for - BMW E60 | Brugeranvisning

Hent gratis
5.87 MB
Udskift fjederben bag - BMW E60 | Brugeranvisning

Hent gratis
4.32 MB
Udskift bremseklodser for - BMW 5 Sedan (E60) | Brugeranvisning

Hent gratis
1.82 MB
Udskift hjullejer bag - BMW E60 | Brugeranvisning

Hent gratis
3.12 MB
Udskift hjullejer for - BMW E60 | Brugeranvisning

Hent gratis
3.75 MB

Udskift fjederben bag - BMW E60 | Brugeranvisning

Hent gratis
4.32 MB
Udskift fjederben bag - BMW 5 Touring (E61) | Brugeranvisning

Hent gratis
4.15 MB
Udskift fjederben for - BMW 5 Touring (E61) | Brugeranvisning

Hent gratis
5.62 MB
Udskift fjederben bag - BMW E39 | Brugeranvisning

Hent gratis
5.69 MB
Udskift fjederben for - BMW E39 | Brugeranvisning

Hent gratis
4.62 MB
Udskift fjederben for - BMW 5 Touring (E39) | Brugeranvisning

Hent gratis
4.31 MB

Lås op for din personlige assistent til bilvedligeholdelse!

Spor udgifter, administrer registreringer, planlæg udskiftninger og meget mere.

Hvordan udskiftes en hjulbolt | AUTODOC tips

2K visninger

Offentliggjort den: 08/12/2020
5 årsager til svigt i turboladeren | AUTODOC tips

679 visninger

Offentliggjort den: 04/04/2024
Sådan fjerner du ridser fra bilens plastdele | AUTODOC tips

6K visninger

Offentliggjort den: 15/12/2022
Hvad skal man gøre, hvis remmen hviner | AUTODOC tips

8K visninger

Offentliggjort den: 04/03/2021
