Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FORD MONDEO III kombi (BWY) 2.2 TDCi, FORD MONDEO III kombi (BWY) 1.8 16V, FORD MONDEO III kombi (BWY) 2.0 16V, FORD MONDEO III kombi (BWY) 2.5 V6 24V, FORD MONDEO III kombi (BWY) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III kombi (BWY) 2.0 16V TDDi / TDCi, FORD MONDEO III kombi (BWY) 2.0 TDCi, FORD MONDEO III kombi (BWY) 1.8 SCi, FORD MONDEO III kombi (BWY) 2.2 TDCi, FORD MONDEO III kombi (BWY) 3.0 V6 24V … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

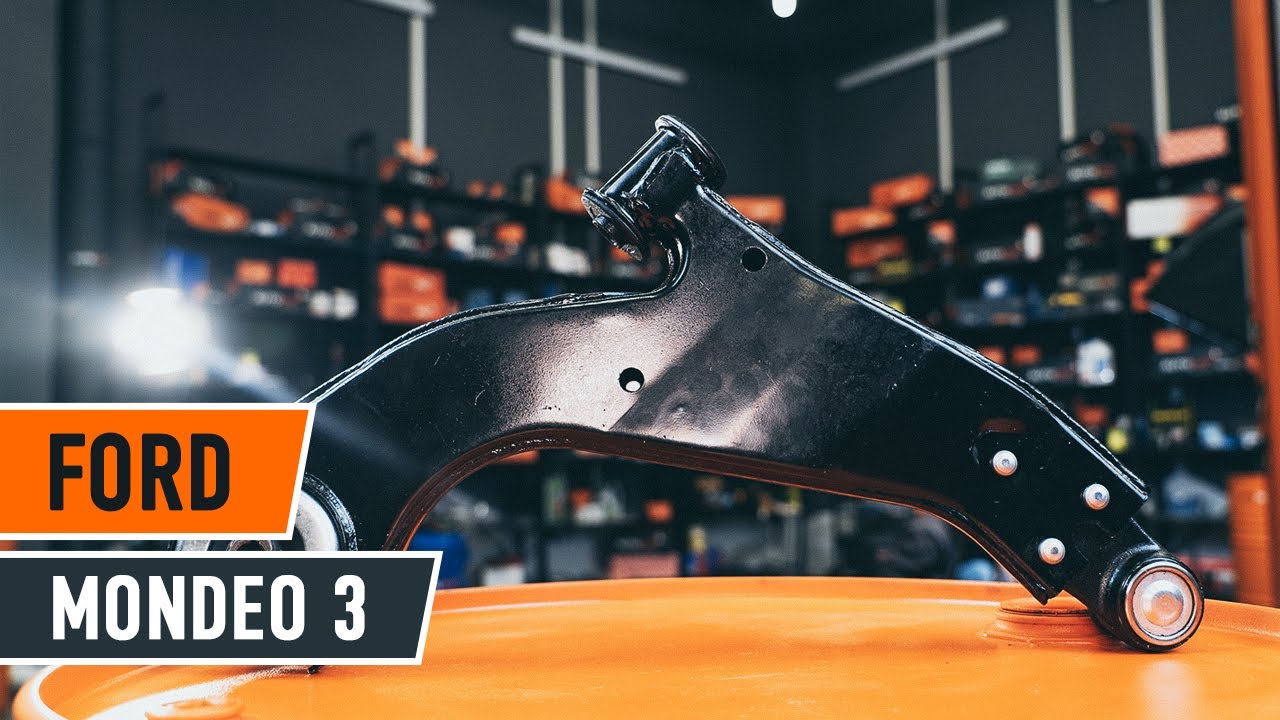

Sådan udskifter du nederste arm foran på FORD MONDEO 3 [GUIDE]

Udskift forreste nedre arm - Ford Mondeo BWY | Brugeranvisning

Alternative produkter

Bærearm

Udskiftning: forreste nedre arm – Ford Mondeo BWY. Liste over de værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Kombinationsnøgle №15

                      Skruenøgle nr.10

                      Skruenøgle nr.15

                      Skruenøgle nr.18

                      Skruenøgle nr.21

                      Torx bits T55

                      Hjul slag topnøgle №19

                      Skraldenøgle

                      Skraldehåndtag

                      gevindskær

                      Hammer

                      Dorn

                      Flad Skruetrækker

                      Koben

                      Hydraulisk gearkasse donkraft

                      Hjulstøtte

Køb værktøj

Udskiftning: forreste nedre arm – Ford Mondeo BWY. AUTODOC anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: forreste nedre arm – Ford Mondeo BWY. Brug følgende procedure:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 3

Hæv bilen i for og sikre den på støtter.

Trin 4

Løsen hjulboltene.

Udskiftning: forreste nedre arm – Ford Mondeo BWY. Råd:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 5

Fjern hjulet.
Trin 6

Rengør fastgørelsen der forbinder styrekuglen og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Skru kugleleddets beslag af styrekuglen. Brug Torx T55. Brug en topnøgle №18. Brug en vridenøgle. Brug en skraldenøgle.
Trin 8

Fjern befæstigelsesbolten. Brug en hammer.

Trin 9

Rengør befæstigelserne der forbinder bærearmen med underrammen. Brug en stålbørste. Brug WD-40 spray.
Trin 10

Skru forarmens fastgørelse af. Brug en topnøgle №15. Brug en vridenøgle.
Trin 11

Tag kugleledet af styrekuglen. Brug et koben.

Trin 12

Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en kombinøgle № 15. Brug en topnøgle №18. Brug en skraldenøgle. Brug en drivdorn. Brug en hammer.
Trin 13

Fjern foreste fastgørelse til bærearmen. Brug et koben.

Trin 14

Skru befæstigelserne af beslaget der forbinder bærearmen til karosseriet. Brug en topnøgle №10. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 15

Fjern befæstigelsesboltene.

Trin 16

Skild holderen ad.
Trin 17

Skru befæstigelserne af beslaget der forbinder bærearmen til karosseriet. Brug en topnøgle №21. Brug en skraldenøgle.
Trin 18

Støt armen. Brug en hydraulisk løfteenhed.
Trin 19

Fjern befæstigelsesbolten.

Trin 20

Skild holderen ad. Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Ford Mondeo BWY. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 21

Fjern bageste fastgørelse til bærearmen. Brug et koben.

Trin 22

Fjern armen.
Trin 23

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.

Trin 24

Installer en ny arm.

Udskiftning: forreste nedre arm – Ford Mondeo BWY. AUTODOC eksperter anbefaler:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 25

Installer den bageste befæstigelse af bærearmen. Brug et koben.
Trin 26

Støt armen. Brug en hydraulisk løfteenhed.
Trin 27

Monter beslaget på en nye arm.
Trin 28

Installer fasgørelsesbolt.
Trin 29

Stram befæstigelserne på beslaget der forbinder bærearmen med karosseriet. Brug en topnøgle №21. Brug en momentnøgle. Bemærk det anbefalet drejningsmoment.
Trin 30

Monter beslaget på en nye arm.

Trin 31

Installer fastgørelsesboltene.
Trin 32

Stram befæstigelserne på beslaget der forbinder bærearmen med karosseriet. Brug en topnøgle №21. Brug en momentnøgle. Bemærk det anbefalet drejningsmoment.
Trin 33

Stram befæstigelserne på beslaget der forbinder bærearmen med karosseriet. Brug en topnøgle №10. Brug en momentnøgle. Bemærk det anbefalet drejningsmoment.
Trin 34

Fjern støtten under armen.

AUTODOC anbefaler:
Ford Mondeo BWY – Sænk ikke gearkasse donkraften aggressivt for at undgå at skade komponenter og mekaniske dele på bilen.
Trin 35

Forbind kugleleddet til styrekuglen. Brug et koben.
Trin 36

Installer fasgørelsesbolt. Brug en hammer.

Trin 37

Installer forreste fastgørelse af armen. Brug en skruetrækker med lige kærv.
Trin 38

Skru forarmens fastgørelse på. Brug en topnøgle №15. Brug en skraldenøgle.
Trin 39

Støt armen. Brug en hydraulisk løfteenhed.
Trin 40

Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en topnøgle №15. Brug en momentnøgle. Stram den til 80 Nm moment.+60°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 41

Fjern støtten under armen.

Udskiftning: forreste nedre arm – Ford Mondeo BWY. Råd fra AUTODOC eksperter:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 42

Stram den bageste befæstigelse til bærearmen. Brug en kombinøgle № 15. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 90 Nm moment.+60°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 43

Stram kugleleddet fastgørelse. Brug Torx T55. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 83 Nm moment.
Trin 44

Behandel alle leddene. Brug kobberfedt.

Trin 45

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 46

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Ford Mondeo BWY. Efter påførsel af sprayen, vent nogle få minutter.
Trin 47

Installer hjulet.

Udskiftning: forreste nedre arm – Ford Mondeo BWY. Råd fra AUTODOC:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 48

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 49

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #19. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 50

Fjern donkraft og klodser.
