Vigtigt!
Denne udskiftningsprocedure kan bruges til:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi,
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4,
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS,
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4,
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4,
HYUNDAI SANTA FÉ II (CM) 2.0 CRDi,
HYUNDAI SANTA FÉ II (CM) 2.4,
HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4,
HYUNDAI SANTA FÉ II (CM) 2.7 4x4,
HYUNDAI SANTA FÉ II (CM) 2.7,
HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS,
HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4,
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4,
HYUNDAI SANTA FÉ II (CM) 2.4 4x4
…
Se mere
Trinene kan variere lettere afhængig af bilens udformning.

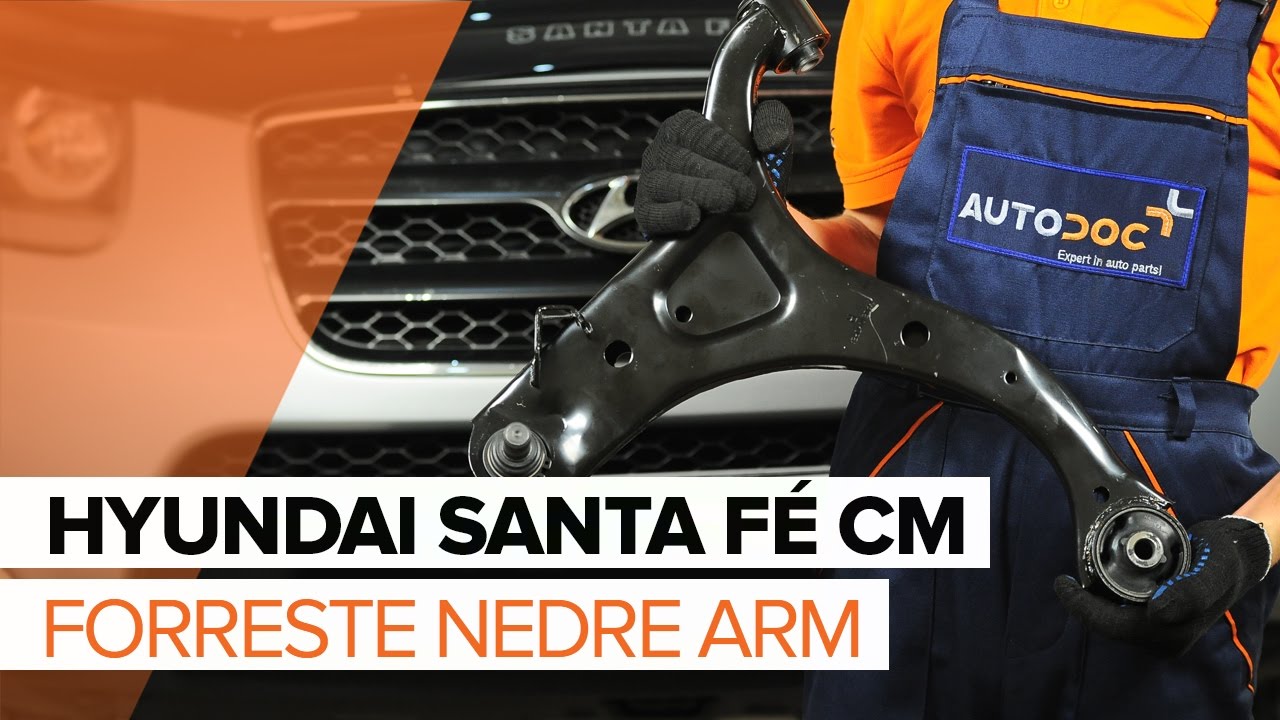

Sådan udskifter du den forreste nedre arm på en HYUNDAI SANTA FÉ CM[GUIDE]
Alle delene du får brug for og selv kan udskifte – Bærearm til SANTA FÉ II (CM) og andre HYUNDAI modeller
Udskiftning: forreste nedre arm – Hyundai Santa Fe CM. AUTODOC eksperter anbefaler:
Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Venligst bemærk: alt arbejde der udføres på bilen – Hyundai Santa Fe CM – skal foretages når motoren er slukket.
Udfør udskiftning i følgende rækkefølge:
Trin 1
Sikre hjulene med klodser.
Trin 2
Løsn hjulboltene. Brug hjul slagnøgle #21.
Trin 3
Hæv bilen i for og sikre den på støtter.
Trin 4
Løsen hjulboltene.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Hyundai Santa Fe CM
Trin 5
Fjern hjulet.
Trin 6
Rengør fastgørelsen der forbinder styrekuglen og styrespindel. Brug en stålbørste. Brug WD-40 spray.
Trin 7
Skru kugleleddets beslag af styrekuglen. Brug en kombinøgle № 19. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 8
Fjern befæstigelsesbolten. Brug en drivdorn. Brug en hammer.
Trin 9
Skru forarmens fastgørelse af. Brug en kombinøgle № 19. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 10
Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en kombinøgle № 19. Brug en topnøgle №19. Brug en skraldenøgle.
Trin 11
Tag kugleledet af styrekuglen. Brug en hammer.
Trin 12
Fjern bageste fastgørelse til bærearmen.
Trin 13
Fjern foreste fastgørelse til bærearmen.
Trin 14
Fjern armen. Brug et koben.
Trin 15
Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 16
Installer en ny arm. Brug et koben.
Udskiftning: forreste nedre arm – Hyundai Santa Fe CM. AUTODOC eksperter anbefaler:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 17
Påsæt bærearmens befæstigelse.
Trin 18
Forbind kugleleddet til styrekuglen. Brug en hammer.
Trin 19
Installer fasgørelsesbolt. Brug en hammer.
Trin 20
Skru befæstigelsen der forbinder kugleleddet til styrespindlen. Brug en kombinøgle № 19. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 21
Stram befæstigelsen til der forbinder kugleleddet med styrespindlen. Brug en kombinøgle № 19. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 98 Nm moment.
Trin 22
Støt armen. Brug en hydraulisk løfteenhed.
Trin 23
Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en kombinøgle № 19. Brug en topnøgle №19. Brug en momentnøgle. Stram den til 150 Nm moment.
Trin 24
Stram bageste fastgørelse der forbinder armen til karosseri underrammen. Brug en kombinøgle № 19. Brug en topnøgle №19. Brug en momentnøgle. Stram den til 150 Nm moment.
Trin 25
Fjern støtten under armen.
AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Hyundai Santa Fe CM. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 26
Behandel alle leddene. Brug kobberfedt.
Trin 27
Rens hjulets montagesæde. Brug en stålbørste.
Trin 28
Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
AUTODOC anbefaler:
Efter påførsel af spray, vent få minutter.
Trin 29
Rengør bremseskivens overflade. Brug bremserens.
Udskiftning: forreste nedre arm – Hyundai Santa Fe CM. Råd fra AUTODOC:
Efter påførsel af spray, vent få minutter.
Trin 30
Installer hjulet.
AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene strammes på bilen. Hyundai Santa Fe CM
Trin 31
Skru hjulboltene til. Brug hjul slagnøgle #21.
Trin 32
Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #21. Brug en momentnøgle. Stram den til 108 Nm moment.
Trin 33
Fjern donkraft og klodser.
