Vigtigt!

Denne udskiftningsprocedure kan bruges til:
MAZDA 3 notchback (BK) 2.0 (BKEP), MAZDA 3 notchback (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 notchback (BK) 2.3, MAZDA 3 notchback (BK) 2.0 MZR-CD (BK12), MAZDA 3 notchback (BK) 2.0 … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

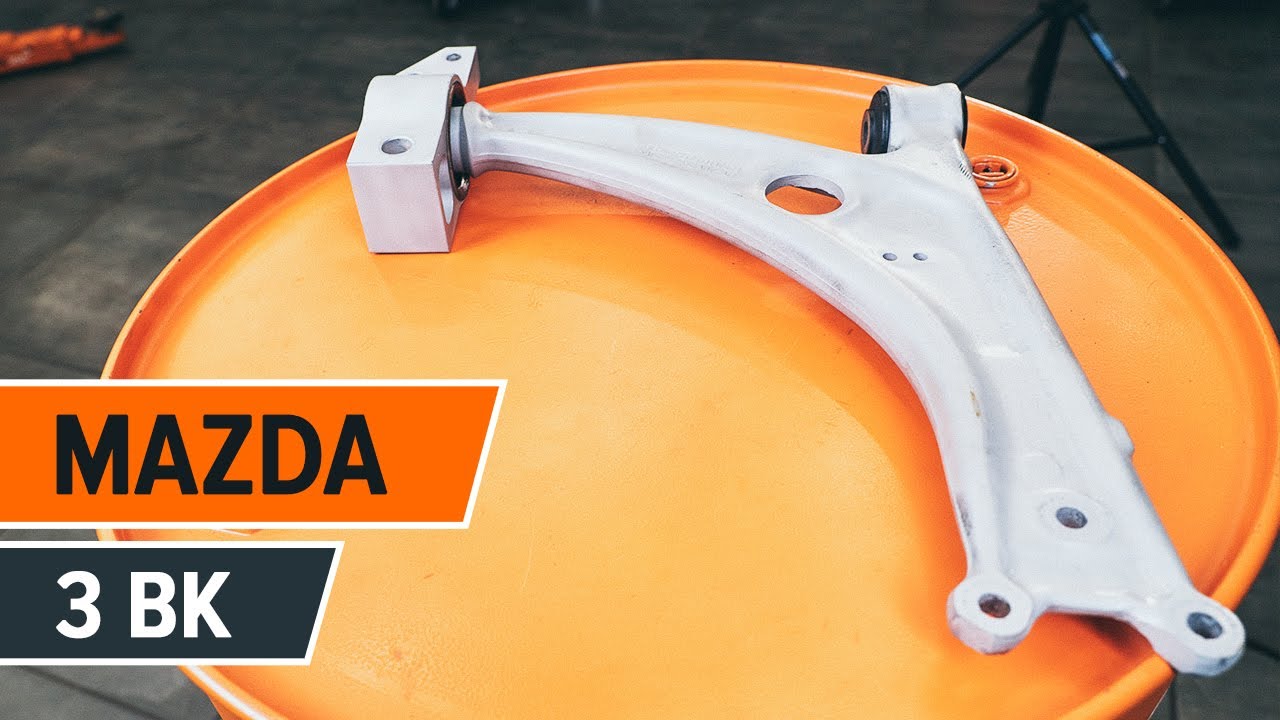

Sådan udskifter du den forreste nedre arm på en MAZDA 3 BK GUIDE | AUTODOC

Udskift forreste nedre arm - Mazda 3 BK | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Bærearm til 3 notchback (BK) og andre MAZDA modeller

Alternative produkter

Bærearm

Udskiftning: forreste nedre arm – Mazda 3 BK. Værktøjer du kunne få brug for:

                      Stålbørste

                      WD-40 spray

                      Bremserens

                      Kobber fedt

                      Skruenøgle nr.12

                      Skruenøgle nr.14

                      Skruenøgle nr.17

                      Skruenøgle nr.18

                      Kombinationsnøgle №16

                      Hjul slag topnøgle №19

                      Skraldenøgle

                      Skraldehåndtag

                      Kugleledsaftrækker

                      Gummihammer

                      Koben

                      Hammer

                      Dorn

                      Hydraulisk gearkasse donkraft

                      Hjulstøtte

Køb værktøj

Udskiftning: forreste nedre arm – Mazda 3 BK. AUTODOC anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Venligst bemærk: alt arbejde der udføres på bilen – Mazda 3 BK – skal foretages når motoren er slukket.

Udfør udskiftning i følgende rækkefølge:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #19.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

Udskiftning: forreste nedre arm – Mazda 3 BK. Råd:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 5

Fjern hjulet.
Trin 6

Rengør befæstigelsen der forbinder forbindelsesstangen og styrespindel. Brug en stålbørste. Brug WD-40 spray.

Trin 7

Skru møtrikken af der fastgør enden til styrekuglen. Brug en topnøgle №17. Brug en skraldenøgle.
Trin 8

Tag sporingsstangens ende af styrekuglen. Brug en lejeaftrækker.
Trin 9

Rengør fastgørelsen der forbinder styrekuglen og styrespindel. Brug en stålbørste. Brug WD-40 spray.

Trin 10

Skru befæstigelserne af der forbinder kugleleddet til styrespindlen. Brug en kombinøgle № 16. Brug en topnøgle №14. Brug en skraldenøgle.
Trin 11

Fjern befæstigelsesbolten.
Trin 12

Tag den nedre arm af styrekuglen. Brug en gummihammer. Brug et koben.
Trin 13

Rengør befæstigelserne der forbinder bærearmen med underrammen. Brug en stålbørste. Brug WD-40 spray.

Trin 14

Skru forarmens fastgørelse af. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 15

Fjern foreste fastgørelse til bærearmen.

Trin 16

Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 17

Fjern bageste fastgørelse til bærearmen.

Trin 18

Fjern armen.
Trin 19

Skru monteringsdelene af og fjern gummistoppet fra den det uafhængige hjulophængs nederste ophængsarm. Brug en topnøgle №12. Brug en skraldenøgle.
Trin 20

Monter og fikser gummistoppet på den nye bærearm. Brug en topnøgle №12. Brug en momentnøgle. Stram den til 19 Nm moment.
Trin 21

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 22

Installer en ny arm.

AUTODOC anbefaler:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 23

Installer forreste fastgørelse af armen.

Trin 24

Installer den bageste befæstigelse af bærearmen.

Trin 25

Skru forarmens fastgørelse på. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 26

Stram den bageste befæstigelse til bærearmen. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 86 Nm moment.
Trin 27

Forbind kugleleddet til styrekuglen. Brug en gummihammer.

Trin 28

Installer fasgørelsesbolt. Brug en drivdorn. Brug en hammer.

Trin 29

Stram kugleleddet fastgørelse. Brug en kombinøgle № 16. Brug en topnøgle №14. Brug en momentnøgle. Stram den til 55 Nm moment.
Trin 30

Forbind forbindelsesstangen til styrekuglen.

Trin 31

Stram møtrikken der forbinder forbindelsesstangen og styrespindlen. Brug en topnøgle №17. Brug en momentnøgle. Stram den til 40 Nm moment.
Trin 32

Støt armen. Brug en hydraulisk løfteenhed.
Trin 33

Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 130 Nm moment.
Trin 34

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Mazda 3 BK. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 35

Behandel alle leddene. Behandel befæstigelsen der forbinder forbindelsesstangen og styrespindlen. Brug kobberfedt.

Trin 36

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 37

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: bageste nedre arm – Mazda 3 BK. Efter påførsel af sprayen, vent nogle få minutter.
Trin 38

Installer hjulet.

Udskiftning: forreste nedre arm – Mazda 3 BK. Råd:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 39

Skru hjulboltene til. Brug hjul slagnøgle #19.
Trin 40

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #19. Brug en momentnøgle. Stram den til 118 Nm moment.
Trin 41

Fjern donkraft og klodser.
