Vigtigt!

Denne udskiftningsprocedure kan bruges til:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

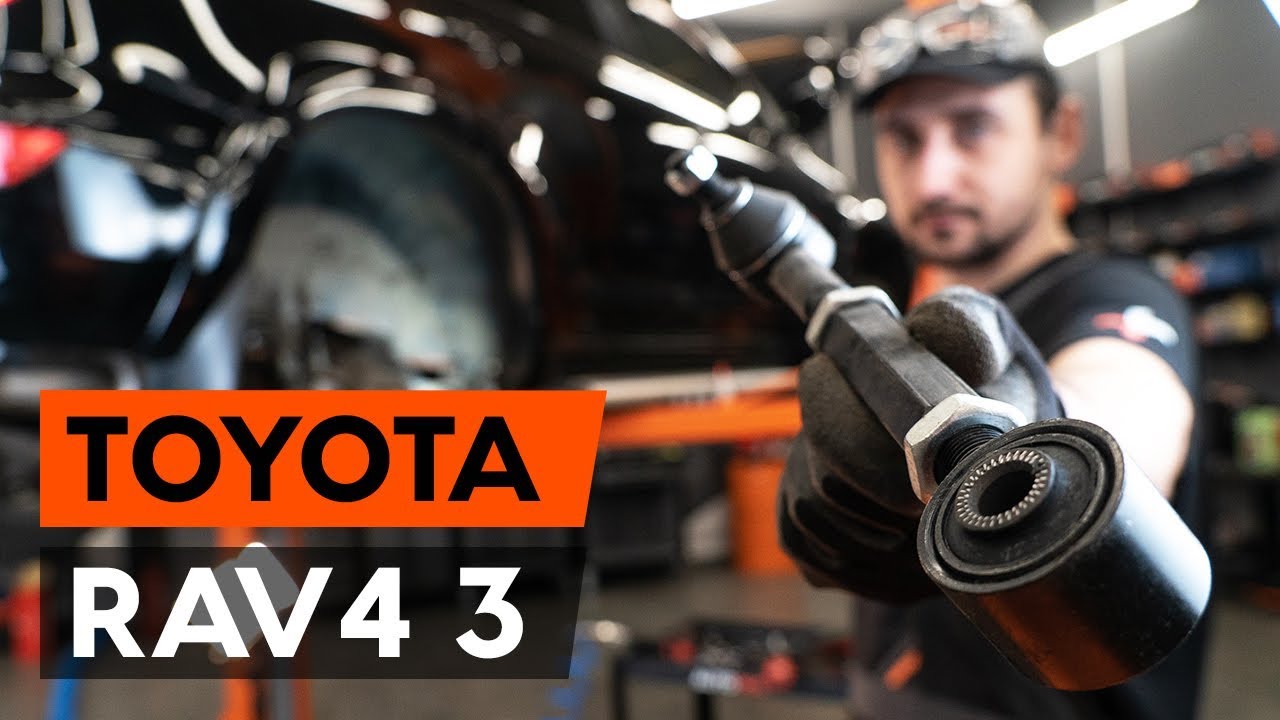

Hvordan udskiftes bærebru bag / bærearm bag on TOYOTA RAV 4 3 (XA30) [GUIDE AUTODOC]

Udskift nederste bærearm til bageste ophæng - Toyota RAV4 III | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Bærearm til RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) og andre TOYOTA modeller

Alternative produkter

Bærearm

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. Liste over de værktøjer du får brug for:

                      Stålbørste

                      WD-40 spray

                      Universal rengøringsspray

                      Kobber fedt

                      Kombinationsnøgle №17

                      Kombinationsnøgle №27

                      Skruenøgle nr.17

                      Hjul slag topnøgle №21

                      Skraldehåndtag

                      Koben

                      Kugleledsaftrækker

                      Hydraulisk gearkasse donkraft

                      Hjulstøtte

Køb værktøj

AUTODOC anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. Brug følgende procedure:

Trin 1

Sikre hjulene med klodser.

Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #21.
Trin 3

Hæv bilen i bag og sikre den på støtter.
Trin 4

Løsen hjulboltene.

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. Råd:
For at ungå skader, så støt på øverste del af hjulet når boltene løsnes.
Trin 5

Fjern hjulet.
Trin 6

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Skru armens fastgørelse til bjælken af. Brug en kombinøgle № 17 (2 dele).
Trin 8

Fjern befæstigelsesbolten. Brug et koben.
Trin 9

Understøt hjulspindelen. Brug en hydraulisk løfteenhed.
Trin 10

Rengør støddæmper fastgørelserne. Brug en stålbørste. Brug WD-40 spray.
Trin 11

Skru de nedre skruer af støddæmperen. Brug en topnøgle №17. Brug en kombinøgle № 17.
Trin 12

Fjern befæstigelsesbolten.
Trin 13

Løsgør den nedre del af støddæmperen.
Trin 14

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.
Trin 15

Skru befæstigelsen til der forbinder bærearmen med bageste styrespindel. Brug en kombinøgle № 17.
Trin 16

Fjern befæstigelses møtrikken.
Trin 17

Fjern armen. Brug en lejeaftrækker.

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. AUTODOC eksperter anbefaler:
Juster længden på det friholdte gevind på den nye ophæng bærearm. Længden bør være den samme som på den brugte ophæng bærearm. Dette vil forhindre hjul fejljustering.
Trin 18

Stram låsemøtrikken til ophæng bærearmen. Brug en kombinøgle № 27. Brug en momentnøgle. Stram den til 55 Nm moment.
Trin 19

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 20

Installer en ny arm.

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. Råd fra AUTODOC:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 21

Installer fastgørelsesmøtrikken.
Trin 22

Stram befæstigelsen der forbinder ophæng bærearm med bageste styrespindel. Brug en kombinøgle № 17. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 23

Fastgør den nedre del af støddæmperen.
Trin 24

Installer fasgørelsesbolt.
Trin 25

Stram den nedre fastgørelse på støddæmperen. Brug en kombinøgle № 17. Brug en momentnøgle. Stram den til 80 Nm moment. Brug et koben.
Trin 26

Installer fasgørelsesbolt.

Trin 27

Stram armens fastgørelse til bjælken. Brug en kombinøgle № 17. Brug en momentnøgle. Stram den til 90 Nm moment.
Trin 28

Fjern understøtningen fra hjulspindelen.

AUTODOC anbefaler:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 29

Behandel alle leddene. Brug kobberfedt.
Trin 30

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 31

Rengør bremseskivens overflade. Brug universal rengøringsmiddel.
Trin 32

Installer hjulet.

Udskiftning: nederste bærearm til bageste ophæng – Toyota RAV4 III. Fagfolk anbefaler:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 33

Skru hjulboltene til. Brug hjul slagnøgle #21.
Trin 34

Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 103 Nm moment.
Trin 35

Fjern donkraft og klodser.
