Vigtigt!

Denne udskiftningsprocedure kan bruges til:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

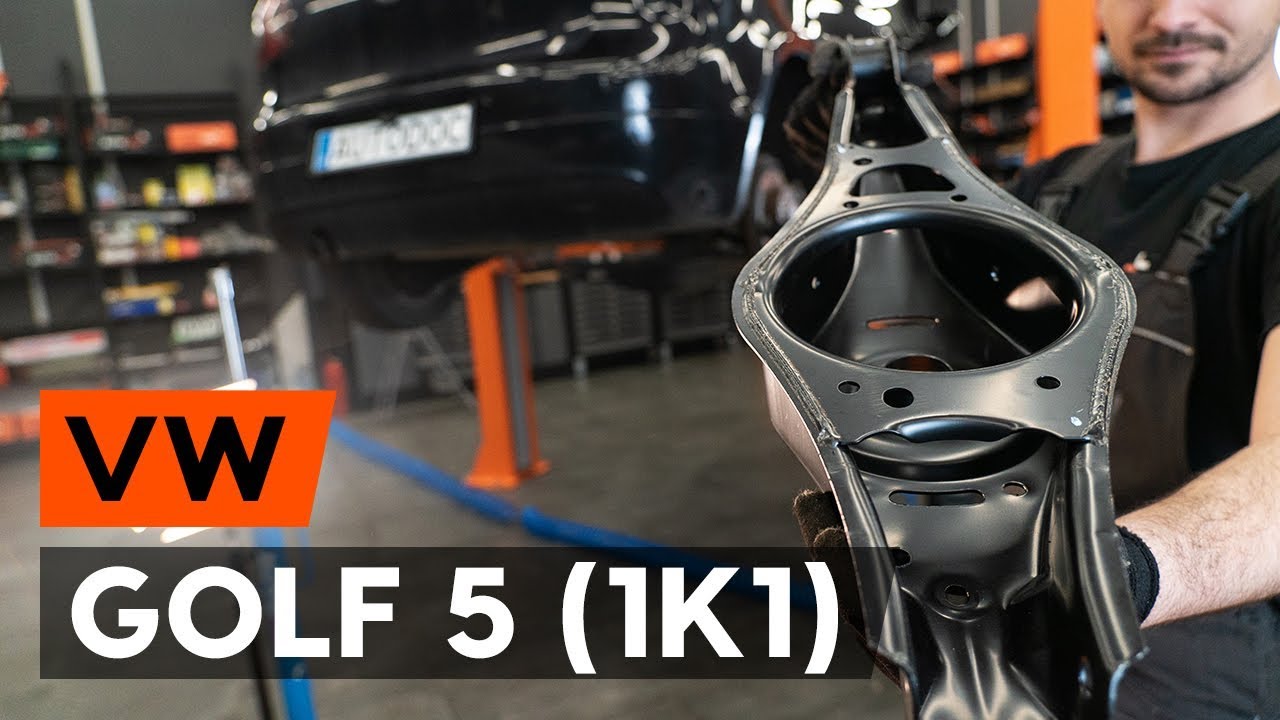

Hvordan udskiftes bærebru bag / bærearm bag on VW GOLF 5 (1K1) [GUIDE AUTODOC]

Udskift nederste bærearm til bageste ophæng - VW Golf 5 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Bærearm til Golf V Hatchback (1K1) og andre VW modeller

Bærearm

Bærearmssæt

Stang / led, hjulophæng

        Bærearm til VW Golf V Hatchback (1K1) 1.4 16V Benzin (75 HK)

        Bærearm til VW Golf V Hatchback (1K1) 2.0 TDI 16V Diesel (140 HK)

        Bærearm til VW Golf V Hatchback (1K1) 2.0 FSI Benzin (150 HK)

        Bærearm til VW Golf V Hatchback (1K1) 1.9 TDI Diesel (105 HK)

        Bærearm til VW Golf V Hatchback (1K1) 1.6 FSI Benzin (115 HK)

        Bærearm til VW Golf V Hatchback (1K1) 1.4 FSI Benzin (90 HK)

        Bærearm til VW Golf V Hatchback (1K1) 2.0 SDI Diesel (75 HK)

        Bærearm til VW Golf V Hatchback (1K1) 1.9 TDI Diesel (90 HK)

        Bærearm til VW Golf V Hatchback (1K1) 1.9 TDI 4motion Diesel (105 HK)

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №18

                        Skruenøgle nr.18

                        Hjul slag topnøgle №17

                        Skraldenøgle

                        Skraldehåndtag

                        Koben

                        Hydraulisk gearkasse donkraft

                        Hjulstøtte

Køb værktøj

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. AUTODOC eksperter anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Foretag følgende trin:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 3

Hæv bilen i bag og sikre den på støtter.
Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene løsnes. VW Golf 5
Trin 5

Fjern hjulet.
Trin 6

Rengør bærearmens befæstigelse. Brug en stålbørste. Brug WD-40 spray.
Trin 7

Lav en markering på camber justering bolt.
Trin 8

Skru armens fastgørelse til bjælken af. Brug en kombinøgle № 18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 9

Støt armen. Brug en hydraulisk løfteenhed.
Trin 10

Fjern befæstigelsesbolten. Brug et koben.
Trin 11

Fjern støtten under armen.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Råd fra AUTODOC eksperter:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 12

Tag fjederen af.
Trin 13

Skru befæstigelsen af der forbinder bærearmen til bageste spindel. Brug en kombinøgle №18. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 14

Fjern befæstigelsesbolten.
Trin 15

Fjern armen.
Trin 16

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 17

Installer en ny arm.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Råd:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 18

Installer fasgørelsesbolt.
Trin 19

Installer spiralfjederen sammen med gummiophæng ind på monteringssædet. Brug et koben.
Trin 20

Støt armen. Brug en hydraulisk løfteenhed.
Trin 21

Installer fasgørelsesbolt.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Fagfolk anbefaler:
Tilpas positionen for justeringsskruen iht. til markering.
Trin 22

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 23

Skru befæstigelserne på der forbinder bærearmen med den bageste underramme. Brug en kombinøgle № 18. Brug en topnøgle №18.
Trin 24

Støt armen. Brug en hydraulisk løfteenhed.
Trin 25

Skru fastgørelsen ind der forbinder bærearmen til bageste spindel. Brug en kombinøgle №18. Brug en topnøgle №18.
Trin 26

Stram fastgørelserne der forbinder bærearmen til bageste spindel. Brug en kombinøgle №18. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 90 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 27

Stram armens fastgørelse til bjælken. Brug en topnøgle №18. Brug en kombinøgle №18. Brug en momentnøgle. Stram den til 95 Nm moment.
Trin 28

Fjern støtten under armen.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. AUTODOC anbefaler:
Sænk den hydrauliske løfteenhed smidigt, trinløst, for at undgå at skade på samlinger og mekanismer.
Trin 29

Behandel alle leddene. Brug kobberfedt.
Trin 30

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.

Trin 31

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. Efter påførsel af sprayen, vent nogle få minutter.
Trin 32

Installer hjulet.

Udskiftning: nederste bærearm til bageste ophæng – VW Golf 5. AUTODOC eksperter anbefaler:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 33

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 34

Sænk bilen og stram hjulboltene på kryds med. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 35

Fjern donkraft og klodser.
