Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FIAT PANDA (169) 1.2 4x4 (169.AXB2A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.4 Natural Power (169AXHIA), FIAT PANDA (169) 1.3 JTD Multijet 4x4 (169AXG1A, 169AXG2A), FIAT PANDA (169) 1.2 4x4 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.2 LPG (169CXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet 4x4 (169.AXC2A), FIAT PANDA (169) 1.4 (169AXE1B), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

Hvordan udskiftes bærebru foran til FIAT PANDA (169) [UNDERVISNINGSLEKTIONER AUTODOC]

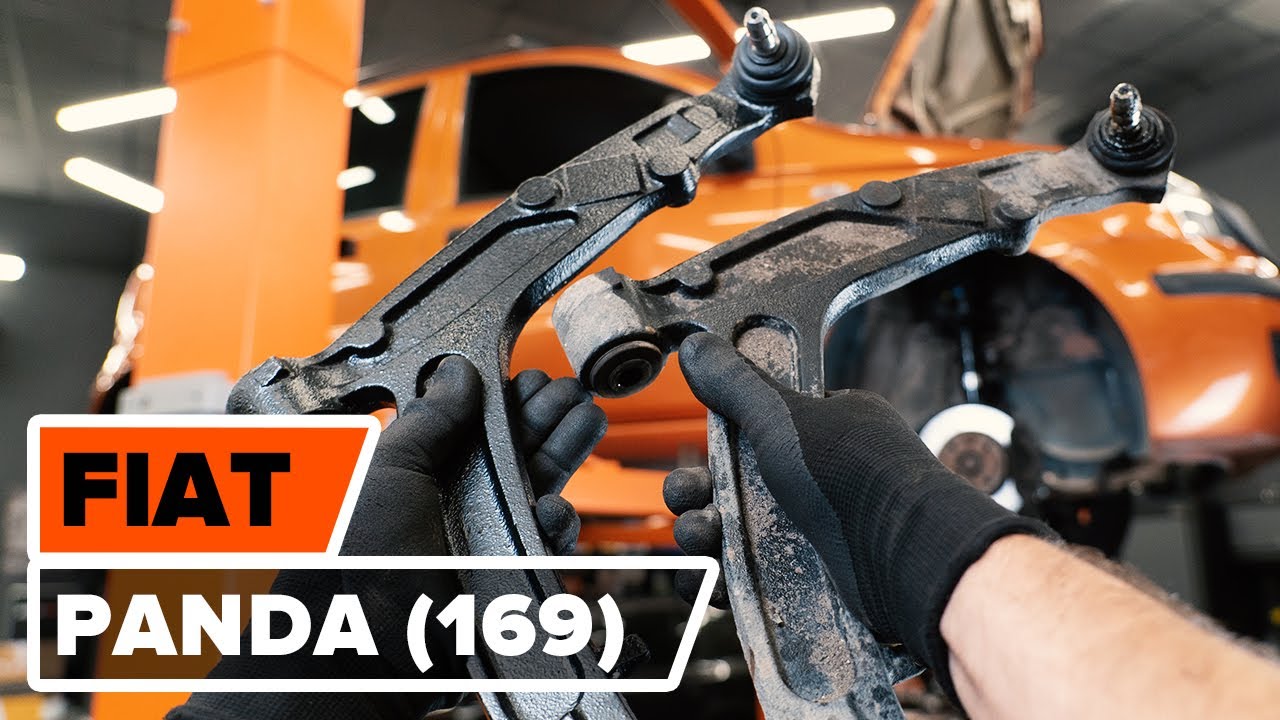

Udskift forreste nedre arm - Fiat Panda 169 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Bærearm til PANDA (169) og andre FIAT modeller

Bærearm

        Bærearm til Panda II Hatchback (169) Benzin (69 HK)

        Bærearm til Panda II Hatchback (169) Benzin/naturgas (CNG) (78 HK)

        Bærearm til Panda II Hatchback (169) Diesel (75 HK)

        Bærearm til Panda II Hatchback (169) Benzin (69 HK)

        Bærearm til Panda II Hatchback (169) Benzin/Autogas (LPG) (69 HK)

        Bærearm til Panda II Hatchback (169) Benzin (54 HK)

        Bærearm til Panda II Hatchback (169) Diesel (70 HK)

        Bærearm til Panda II Hatchback (169) Diesel (70 HK)

        Bærearm til Panda II Hatchback (169) Benzin (60 HK)

Udskiftning: forreste nedre arm – Fiat Panda 169. Liste over de værktøjer du får brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Skraldehåndtag

                        Kombinationsnøgle №16

                        Skruenøgle nr.13

                        Skruenøgle nr.18

                        Hjul slag topnøgle №17

                        Skraldenøgle

                        Gevindskær

                        Hydraulisk gearkasse donkraft

                        Hjulstøtte

Køb værktøj

Udskiftning: forreste nedre arm – Fiat Panda 169. AUTODOC eksperter anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: forreste nedre arm – Fiat Panda 169. Anbefalet rækkefølge af trin:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Advarsel! For at undgå skade, hold på hjulet mens befæstigelses boltene løsnes. Fiat Panda 169
Trin 5

Fjern hjulet.
Trin 6

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Fiat Panda 169. Efter påførsel af sprayen, vent nogle få minutter.Brug beskyttelsesbriller.Brug åndedrætsværn.
Trin 7

Skru kugleleddets beslag af styrekuglen. Brug en kombinøgle № 13. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 8

Fjern befæstigelsesbolten.

Trin 9

Skru forarmens fastgørelse af. Brug en topnøgle №18. Brug en vridenøgle.
Trin 10

Fjern foreste fastgørelse til bærearmen.
Trin 11

Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en topnøgle №18. Brug en vridenøgle.
Trin 12

Fjern bageste fastgørelse til bærearmen.
Trin 13

Fjern armen.
Trin 14

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 15

Installer en ny arm.

Udskiftning: forreste nedre arm – Fiat Panda 169. Fagfolk anbefaler:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 16

Påsæt bærearmens befæstigelse. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 17

Støt armen. Brug en hydraulisk løfteenhed.
Trin 18

Skru forarmens fastgørelse på. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 19

Skru den bageste befæstigelse fast der forbinder bærearmen med underrammen. Brug en topnøgle №18. Brug en skraldenøgle.
Trin 20

Skru befæstigelsen der forbinder kugleleddet til styrespindlen. Brug en kombinøgle № 13. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 21

Stram kugleleddet fastgørelse. Brug en kombinøgle № 13. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 32 Nm moment.
Trin 22

Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 23

Stram bageste fastgørelse der forbinder armen til karosseri underrammen. Brug en topnøgle №18. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 24

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Fiat Panda 169. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 25

Behandel alle leddene. Brug kobberfedt.
Trin 26

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 27

Rengør bremseskivens overflade. Brug bremserens.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Fiat Panda 169. Efter påførsel af sprayen, vent nogle få minutter.
Trin 28

Installer hjulet.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene strammes. Fiat Panda 169
Trin 29

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 30

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 98 Nm moment.
Trin 31

Fjern donkraft og klodser.
