Vigtigt!

Denne udskiftningsprocedure kan bruges til:
FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 Natural Power, FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.4 (199AXB1A), FIAT GRANDE PUNTO (199) 1.4 LPG, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.6 D Multijet, FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 (199AXB11, 199AXB1A, 199BXB1A, 199AXL1A), FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.3 D Multijet (199.AXD11, 199.AXD1A, 199.AXD1B,..., FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.4 16V (199BXG1B, 199AXG1B), FIAT GRANDE PUNTO (199) 1.4 T-Jet (199AXM1A, 199BXM1A, 199BXN1A) … Se mere

Trinene kan variere lettere afhængig af bilens udformning.

Hvordan udskiftes bærebru foran / bærearm foran on FIAT PUNTO 199 B8 [GUIDE AUTODOC]

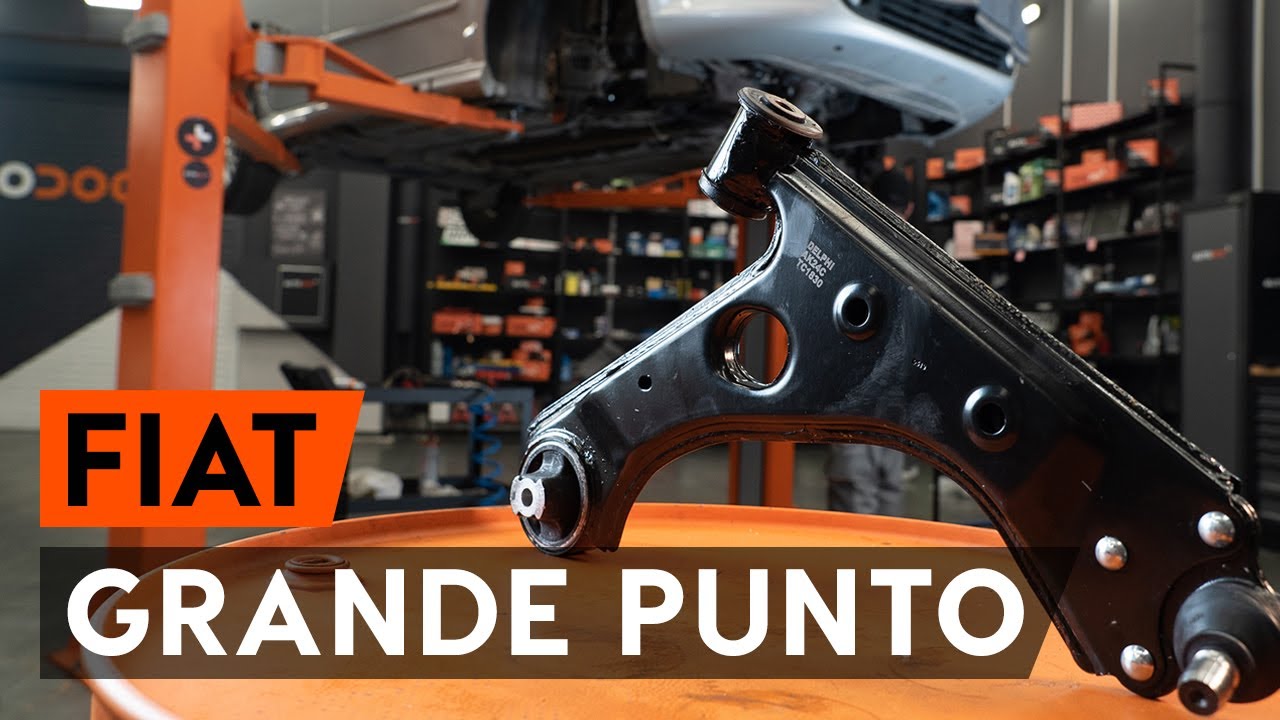

Udskift forreste nedre arm - Fiat Punto 199 | Brugeranvisning

Alle delene du får brug for og selv kan udskifte – Bærearm til GRANDE PUNTO (199) og andre FIAT modeller

Bærearm

Bærearmssæt

        Bærearm til FIAT GRANDE PUNTO (199) 1.2 Benzin (69 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.4 Natural Power Benzin/naturgas (CNG) (78 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.3 D Multijet Diesel (69 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.4 (199AXB1A) Benzin (75 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.4 LPG Benzin/Autogas (LPG) (78 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.9 D Multijet Diesel (116 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.6 D Multijet Diesel (120 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.2 Benzin (65 HK)

        Bærearm til FIAT GRANDE PUNTO (199) 1.4 (199AXB11, 199AXB1A, 199BXB1A, 199AXL1A) Benzin (77 HK)

Udskiftning: forreste nedre arm – Fiat Punto 199. Værktøjer du kunne få brug for:

                        Stålbørste

                        WD-40 spray

                        Bremserens

                        Kobber fedt

                        Kombinationsnøgle №16

                        Kombinationsnøgle №18

                        Skruenøgle nr.16

                        Skruenøgle nr.E18

                        Hjul slag topnøgle №17

                        Skraldenøgle

                        Skraldehåndtag

                        Fladmejsel

                        Hammer

                        Gevindskær

                        Hydraulisk gearkasse donkraft

                        Hjulstøtte

Køb værktøj

Udskiftning: forreste nedre arm – Fiat Punto 199. AUTODOC anbefaler:

Udskiftningsproceduren er identisk for den venstre som den højre , nedre bærearm.
Alt arbejde bør udføres når motoren er slukket.

Udskiftning: forreste nedre arm – Fiat Punto 199. Foretag følgende trin:

Trin 1

Sikre hjulene med klodser.
Trin 2

Løsn hjulboltene. Brug hjul slagnøgle #17.
Trin 3

Hæv bilen i for og sikre den på støtter.
Trin 4

Løsen hjulboltene.

AUTODOC anbefaler:
Vigtigt! Hold på hjulet mens befæstigelses boltene løsnes. Fiat Punto 199
Trin 5

Fjern hjulet.
Trin 6

Rens alle leddene i armen. Brug en stålbørste. Brug WD-40 spray.

Udskiftning: forreste nedre arm – Fiat Punto 199. Råd:
Efter påførsel af spray, vent få minutter.Brug beskyttelsesbriller.
Trin 7

Skru kugleleddets beslag af styrekuglen. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en vridenøgle.
Trin 8

Fjern befæstigelsesbolten.
Trin 9

Skru forarmens fastgørelse af. Brug en topnøgle №E18. Brug en vridenøgle.
Trin 10

Løsen de bageste befæstigelser der forbinder bærearmen og underrammen. Brug en kombinøgle № 18. Brug en topnøgle №E18. Brug en vridenøgle.
Trin 11

Fjern befæstigelsesboltene. Brug en topnøgle №E18. Brug en skraldenøgle.
Trin 12

Frigør fastgørelsen der forbinder styrekuglen med styrespindel. Brug en flad metalmejsel. Brug en hammer.
Trin 13

Tag kugleledet af styrekuglen.
Trin 14

Fjern armen.
Trin 15

Rens montagesædet og gevind af ophængsarmen. Brug en stålbørste. Brug WD-40 spray.
Trin 16

Installer en ny arm.

Udskiftning: forreste nedre arm – Fiat Punto 199. AUTODOC eksperter anbefaler:
Under installationsprocessen, må du kan bruge nye bolte og møtrikker.Du må ikke skade kugleleddets dæksel.
Trin 17

Installer fastgørelsesboltene. Brug en kombinøgle № 18. Brug en topnøgle №E18. Brug en vridenøgle.
Trin 18

Skru den bageste befæstigelse fast der forbinder bærearmen med underrammen. Brug en kombinøgle № 18. Brug en topnøgle №E18. Brug en skraldenøgle.
Trin 19

Støt armen. Brug en hydraulisk løfteenhed.
Trin 20

Forbind kugleleddet til styrkuglen.
Trin 21

Installer fasgørelsesbolt.
Trin 22

Skru befæstigelserne til kugleleddet fast. Brug en kombinøgle № 16. Brug en topnøgle №16. Brug en skraldenøgle.
Trin 23

Skru den bageste befæstigelse fast der forbinder bærearmen med underrammen. Brug en kombinøgle № 18. Brug en topnøgle №E18. Brug en skraldenøgle.
Trin 24

Stram foreste befæstigelse der forbinder bærearmen med underrammen. Brug en topnøgle №E18. Brug en momentnøgle. Stram den til 60 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 25

Stram bageste fastgørelse der forbinder armen til karosseri underrammen. Brug en topnøgle №E18. Brug en momentnøgle. Stram den til 60 Nm moment.+90°

AUTODOC anbefaler:
Vigtigt! Sørg for at bruge nye skruer.
Trin 26

Stram kugleleddet fastgørelse. Brug en topnøgle №16. Brug en momentnøgle. Stram den til 50 Nm moment.
Trin 27

Fjern støtten under armen.

AUTODOC anbefaler:
Udskiftning: forreste nedre arm – Fiat Punto 199. Sænk gearkasse donkraften glat, uden ryk, for at undgå skade på komponenter og mekaniske dele.
Trin 28

Behandel alle leddene. Brug kobberfedt.
Trin 29

Behandle overfladen hvor bremseskiven har kontaktflade til hjulnavet. Brug kobberfedt.
Trin 30

Rengør bremseskivens overflade. Brug bremserens.

Udskiftning: forreste nedre arm – Fiat Punto 199. Råd fra AUTODOC:
Efter påførsel af spray, vent få minutter.
Trin 31

Installer hjulet.

Udskiftning: forreste nedre arm – Fiat Punto 199. Fagfolk anbefaler:
For at undgå skader, hold hjulet oppe når befæstigelsesboltene skrues ind.
Trin 32

Skru hjulboltene til. Brug hjul slagnøgle #17.
Trin 33

Sænk bilen og stram hjulboltene på kryds med. Brug hjul slagnøgle #17. Brug en momentnøgle. Stram den til 120 Nm moment.
Trin 34

Fjern donkraft og klodser.
